A.1 RORコンソール

ここでは、本製品で表示されるRORコンソールの[リソース]タブの構成について説明します。

[リソース]タブ以外については、以下のマニュアルを参照してください。

RORコンソールの[リソース]タブをRORコンソールと呼ぶ場合があります。

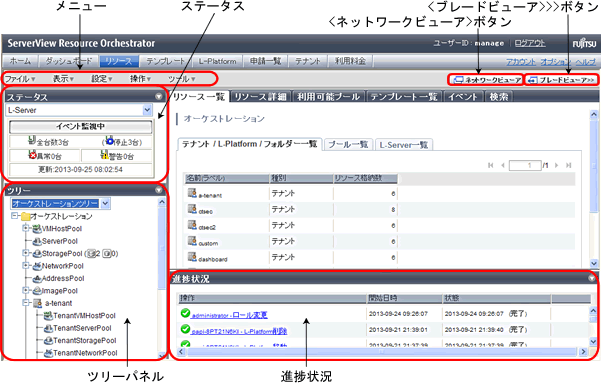

図A.1 RORコンソール

メニュー

本製品に対する操作は、メニューバーに表示されているメニューまたはポップアップメニューから行います。

ステータス

管理対象サーバの状態が表示されます。

物理サーバの状態に加え、L-Serverの状態も表示されます。選択リストから物理サーバとL-Serverの情報表示を切り替えられます。
ログインしたユーザーが以下の場合、L-Serverの状態だけ表示できます。

  • L-Serverだけ利用できるロールのユーザーの場合

  • アクセス範囲を制限されたユーザーの場合

管理対象サーバで警告または異常イベントが発生すると、監視状況エリアが点滅します。

点滅するエリアをクリックすると、対象のサーバの情報がメインパネルに表示されます。
ステータスについては、「A.3 ステータス」を参照してください。

ツリーパネル

ツリーの種類を切り替えることで、以下の6種類のツリーを選択できます。

サーバツリーにリソースフォルダーを作成した場合、リソースフォルダーが表示されます。
ログインしたユーザーが以下の場合、オーケストレーションツリーだけ表示できます。

  • L-Serverだけ利用できるロールのユーザー

  • アクセス範囲を制限されたユーザー

表示されるリソースは、ログインしたユーザーに設定されたアクセス権で表示できるリソースだけです。

サーバリソース

以下のリソースの状態がツリー構造で表示されます。リソースアイコンに状態アイコンが表示されます。

  • シャーシ

  • サーバ

  • 物理OS

  • VMホスト

  • VMゲスト

  • LANスイッチ(LANスイッチブレード)

ネットワーク

以下のリソースの状態がツリー構造で表示されます。リソースアイコンに状態アイコンが表示されます。

  • ネットワークデバイス(ファイアーウォール)

  • ネットワークデバイス(サーバロードバランサー)

  • ネットワークデバイス(L2スイッチ)

  • ネットワークデバイス(イーサネット・ファブリック)

  • ネットワークデバイス(管理ホスト)

  • VFAB

電力監視デバイス

以下の電力監視デバイスがツリー構造で表示されます。

  • PDU

  • UPS

管理製品

本製品が連携する以下の管理製品がツリー構造で表示されます。リソースアイコンに状態アイコンが表示されます。

  • 管理製品(vCenter Server)

  • 管理製品(SCVMM)

  • 管理製品(OVM Manager)

  • 管理製品(Blade Logic)

  • 管理製品(VIOM)

  • 管理製品(SVFAB)

  • 管理製品(Horizon View)

    Windowsマネージャーの場合だけ、表示されます。

ストレージ

ストレージツリーでは、本製品で管理する以下のリソースがツリー構造で表示されます。

  • ストレージ管理製品

  • ストレージ装置

  • RAIDグループ

  • LUN

  • VMゲストの仮想ディスク

オーケストレーションツリー

L-Serverとリソースプールを管理、操作します。

ログインした人がアクセスできるすべてのリソースが表示されます。表示されるリソースは、ロールとアクセス権の設定によって異なります。

以下のリソースの状態がツリー構造で表示されます。

  • リソースフォルダーとL-Server

  • リソースプール、およびリソースプールに登録されたリソース

なお、各ツリーの最上位のリソースフォルダーをルート(root)フォルダーと呼びます。標準では、ルートフォルダーだけが存在します。

オーケストレーションツリーでは、以下の情報が表示されます。

  • リソース一覧

    ツリー上のリソースを選択した場合、関連するリソースの情報が表示されます。

  • リソース詳細

    ツリー上のリソースを選択した場合、リソースの詳細な情報が表示されます。また、連携ソフトウェアの画面を起動できます。

  • 利用可能プール

    利用できるリソースプールの一覧が表示されます。

  • テンプレート一覧

    利用できるL-Serverテンプレートの一覧が表示されます。

    L-ServerテンプレートからL-Serverを作成できます。

  • 検索

    オーケストレーションツリー上のリソースを検索する画面が表示されます。

メインパネル

ツリー上で選択したリソースの情報が表示されます。

  • リソース一覧

    ツリー上のリソースを選択した場合、関連するリソースの情報が表示されます。

  • リソース詳細

    ツリー上のリソースを選択した場合、またはリソース一覧でリソースをダブルクリックした場合に、リソースの詳細な情報が表示されます。

  • 切替え設定一覧

    ツリー上のリソースを選択した場合、選択したリソースの予備サーバ情報が表示されます。

  • イメージ一覧

    システムイメージとクローニングイメージの情報が表示されます。

  • 利用可能プール

    利用できるリソースプールの一覧が表示されます。

    ログインしたユーザーのロールとアクセス範囲によって、表示されるリソースプールが制限されます。

  • テンプレート一覧

    登録されているL-Serverテンプレートの一覧が表示されます。

    L-Serverテンプレートを使用してL-Serverを作成できます。

  • イベント

    イベントには、本製品で発生したイベントの情報が表示されます。

    管理対象リソースで、発生したイベントの履歴が表示されます。

    ログインしたユーザーのロールとアクセス範囲によって、表示されるリソースが制限されます。

  • 検索

    オーケストレーションツリー上のリソースを検索する画面が表示されます。

    ログインしたユーザーが以下の場合、[検索]タブは表示されません。

    • L-Serverだけ利用できるロールのユーザー

    • アクセス範囲を制限されたユーザー

進捗状況

操作の進捗状況と完了した操作の処理結果が、ユーザーのアクセス範囲に応じて表示されます。

<ネットワークビューア>ボタン

登録されているリソースのネットワーク構成を別ウィンドウまたは別タブで表示します。
別ウィンドウで表示するか別タブで表示するかはブラウザの設定に依存します。

<ブレードビューア>>>ボタン

ブレードビューアに切り替えられます。
管理対象サーバとしてPRIMERGY BXシリーズが登録されている場合だけ、ブレードの操作画面として利用できます。

ユーザーが以下の場合、<ブレードビューア>>>ボタンは表示されません。

  • L-Serverだけ利用できるロールのユーザー

  • アクセス範囲を制限されたユーザー
