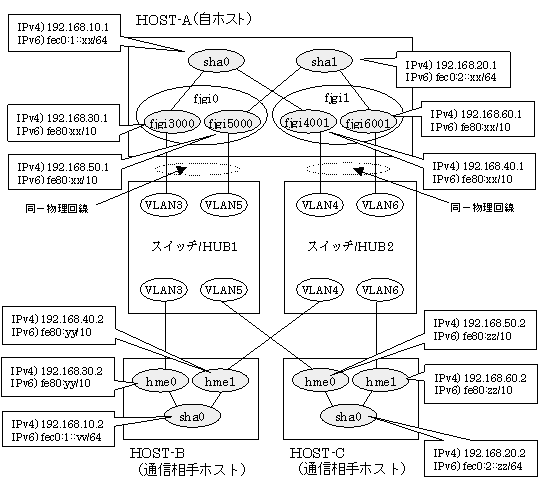

以下のネットワーク構成における環境設定例を示します。
図のIPアドレスにおけるxx,yy,zz等はアドレス自動構成により自動採番されることを表します。
[HOST-Aの設定]
1) システムの設定
1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。
192.168.10.1 hosta1 # HOST-Aの仮想IP 192.168.20.1 hosta2 # HOST-Aの仮想IP 192.168.30.1 hosta3 # HOST-Aの物理IP (タグVLANインタフェース) 192.168.40.1 hosta4 # HOST-Aの物理IP (タグVLANインタフェース) 192.168.50.1 hosta5 # HOST-Bの物理IP (タグVLANインタフェース) 192.168.60.1 hosta6 # HOST-Bの物理IP (タグVLANインタフェース) 192.168.10.2 hostb1 # HOST-Bの仮想IP 192.168.30.2 hostb3 # HOST-Bの物理IP 192.168.40.2 hostb4 # HOST-Bの物理IP 192.168.20.2 hostc2 # HOST-Cの仮想IP 192.168.50.2 hostc5 # HOST-Cの物理IP 192.168.60.2 hostc6 # HOST-Cの物理IP |
1-2) /etc/hostname.”インタフェース名”ファイルに、上記で定義したホスト名を記載します。
/etc/hostname.fjgi3000の内容
hosta3 |
/etc/hostname.fjgi4001の内容
hosta4 |
/etc/hostname.fjgi5000の内容
hosta5 |
/etc/hostname.fjgi6001の内容
hosta6 |
1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。
192.168.10.0 255.255.255.0 192.168.20.0 255.255.255.0 |
1-4) /etc/hostname6.fjgi3000, /etc/hostname6.fjgi4001, /etc/hostname6.fjgi5000および/etc/hostname6.fjgi6001ファイルを空ファイルとして作成します。
1-5) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。
ifdefault AdvSendAdvertisements true # すべてのInterfaceでルータ広報を送信 prefix fec0:1::0/64 sha0 # sha0からPrefix fec0:1::0/64を送信 prefix fec0:2::0/64 sha1 # sha1からPrefix fec0:2::0/64を送信 |
注意
高速切替方式が動作するSolarisサーバにおいて、2台以上をIPv6ルータとして設定してください。IPv6ルータの故障が発生した場合、サイトローカルアドレスを使用した通信が行えなくなるため、最低でも2台をIPv6ルータとして設定することを推奨します。
なお、/etc/inet/ndpd.confの詳細については、Solarisのマニュアルを参照してください。
2) リブート
以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi3000,fjgi4001,fjgi5000およびfjgi6001がIPv4/IPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。
/usr/sbin/shutdown -y -i6 -g0
3) IPv4仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.10.1 -t fjgi3000,fjgi4001 /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m t -i 192.168.20.1 -t fjgi5000,fjgi6001
4) IPv6仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -t fjgi3000,fjgi4001 /opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha1 -t fjgi5000,fjgi6001
5) 仮想インタフェースの活性化
/opt/FJSVhanet/usr/sbin/strhanet
[HOST-Bの設定]
1) システムの設定
1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。
1-2) /etc/hostname.hme0ファイル、および/etc/hostname.hme1ファイルに、上記で定義したホスト名を記載します。ファイルが存在しない場合は新規に作成します。
/etc/hostname.hme0の内容
hostb3 |
/etc/hostname.hme1の内容
hostb4 |
1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-Aと同じです。
1-4) /etc/hostname6.hme0ファイル、および/etc/hostname6.hme1ファイルを空ファイルとして作成します。
1-5) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。
ifdefault AdvSendAdvertisements true # すべてのInterfaceでルータ広報を送信 prefix fec0:1::0/64 sha0 # sha0からPrefix fec0:1::0/64を送信 |
2) リブート
以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1がIPv4/IPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。
/usr/sbin/shutdown -y -i6 -g0
3) 仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.10.2 -t hme0,hme1 /opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t hme0,hme1
4) 仮想インタフェースの活性化
/opt/FJSVhanet/usr/sbin/strhanet
[HOST-Cの設定]
1) システムの設定
1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。
1-2) /etc/hostname.hme0ファイル、および/etc/hostname.hme1ファイルに、上記で定義したホスト名を記載します。ファイルが存在しない場合は新規に作成します。
/etc/hostname.hme0の内容
hostc5 |
/etc/hostname.hme1の内容
hostc6 |
1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-Aと同じです。
1-4) /etc/hostname6.hme0ファイル、および/etc/hostname6.hme1ファイルを空ファイルとして作成します。
1-5) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。
ifdefault AdvSendAdvertisements true # すべてのInterfaceでルータ広報を送信 prefix fec0:2::0/64 sha0 # sha0からPrefix fec0:2::0/64を送信 |
2) リブート
以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1がIPv4/IPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。
/usr/sbin/shutdown -y -i6 -g0
3) 仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.20.2 -t hme0,hme1 /opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t hme0,hme1
4) 仮想インタフェースの活性化
/opt/FJSVhanet/usr/sbin/strhanet
