階層化ポリシーは複数作成できます。同じ階層化ポリシーを複数のTierプールに定義することも可能です。
階層化ポリシーに指定できる項目は以下のとおりです。
項目名 | 指定 | 説明 |
|---|---|---|
ポリシー名 | 必須 | 階層化ポリシーの名称です。 |
実行モード | 任意 | 階層化機能の動作方法を指定する実行モードです。 |
評価期間 | 任意 | アクセス状況データを評価する期間です。 |
評価基準 | 任意 | アクセス状況データの評価基準です。 |
評価実施曜日 | 任意 | アクセス状況データの評価、およびボリューム内のデータの再配置を開始する曜日です。指定しない場合は、ストレージ自動階層制御開始操作完了後から、[評価期間]経過後の[ストレージ自動階層制御実行時間]に評価が行われます。 “初回の指定曜日から評価実施(評価期間不足でも実施)”を指定すると、評価期間に満たないアクセス状況データで評価が行われます。すぐにストレージ自動階層制御の運用を行う場合に指定してください。 |
ストレージ自動階層制御実行時間 | 任意 | アクセス状況データの評価、およびボリューム内のデータの再配置を開始する時刻です。 |
ストレージ自動階層制御制限時間 | 任意 | ボリューム内のデータの再配置を打ち切る、[ストレージ自動階層制御実行時間]からの経過時間です。 |
評価対象曜日 | 任意 | アクセス状況データを評価する際に、評価対象とする曜日です。 |
評価対象時間帯 | 任意 | アクセス状況データを評価する際に、評価対象とする時間帯です。 |
評価対象除外日設定 | 任意 | アクセス状況データの評価対象外とする日です。 |
データ種別 | 任意 | アクセス状況データの種別です。 |
階層のデータ範囲 | 任意 | 各サブプールのデータ範囲を手動設定するかシステムで自動設定するかの指定です "自動設定"(推奨)を指定すると、システムが、ボリューム内のデータの再配置基準を自動的に決定します。 |
Lowのデータ範囲 | 任意 | TierプールのLowサブプールに配置する際の基準とするIOPS値の範囲です。(注2) |
Middleのデータ範囲 | 任意 | TierプールのMiddleサブプールに配置する際の基準とするIOPS値の範囲です。(注2) |
Highのデータ範囲 | 任意 | TierプールのHighサブプールに配置する際の基準とするIOPS値の範囲です。(注2) |
注1: 指定が「任意」の項目では、指定を省略するとデフォルト値が設定されます。
注2: 範囲を指定しない場合は、システムによって自動で再配置されます。
階層化ポリシーの作成方法は、『ETERNUS SF Webコンソール説明書』の「階層化ポリシーの作成」を参照してください。
ポイント
[実行モード]を"Auto"、[階層のデータ範囲]を"自動設定"にすると、システムは、ボリューム内のデータの再配置基準を自動的に決定し、最適に再配置します。通常は、この組合せでの指定をお勧めします。
[階層のデータ範囲]を"手動設定"にする場合は、各サブプールのデータ範囲の最適値を見極めるために、[実行モード]を"Semi-Auto"または"Manual"にして、評価と再配置を試行することをお勧めします。
例
以下の例を用いて、階層化ポリシーに従って評価・再配置が実行されるタイミングを説明します。

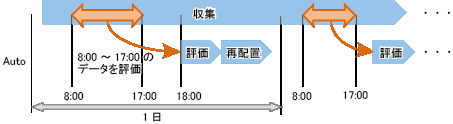

毎日8:00～17:00のアクセス状況を基に、18:00にストレージ自動階層制御を実行する場合の設定例です。
[評価期間]を"1Day"、[評価対象時間帯]を8:00～17:00、[ストレージ自動階層制御実行時間]を18:00に設定します。
毎日、8:00～17:00のアクセス状況データに対する評価が、18:00に開始されます。

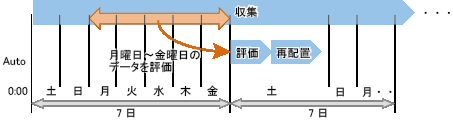

1週間のうち、月曜日から金曜日のアクセス状況を基に、土曜日の0:00にストレージ自動階層制御を実行する場合の設定例です。
[評価期間]を"7Day"、[評価対象曜日]を月曜日～金曜日、[ストレージ自動階層制御実行時間]を0:00に設定します。
土曜日の0:00にTierプールに対するストレージ自動階層制御を開始すると、毎週、月曜日～金曜日のアクセス状況データに対する評価が、7日後の土曜日の0:00に開始されます。

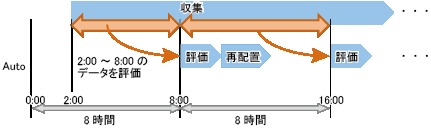

8時間分のアクセス状況を基に、8時間毎にストレージ自動階層制御を実行する場合の設定例です。
[評価期間]を"8Hour"に設定します。
評価期間は0:00を起点とするため、2:00にTierプールに対するストレージ自動階層制御を開始すると、2:00から8:00までの6時間分のアクセス状況データに対する評価が8:00に開始されます。そのあとは、8:00～16:00までの8時間分が16:00に、16:00～24:00までの8時間分が24:00に評価されます。
1週間のうち、月曜日から金曜日のアクセス状況を基に、毎週土曜日の0:00にストレージ自動階層制御を実行する場合の設定例です。
[評価期間]を"1Week"、[評価対象曜日]を月曜日～金曜日、[ストレージ自動階層制御実行時間]を0:00に設定します。ストレージ自動階層制御を開始した日時に関わらず、初回の土曜日の評価は行われず、初回の土曜日から1週間分の月曜日から金曜日のアクセス状況を基に、次回の土曜日の0:00に評価が開始されます。

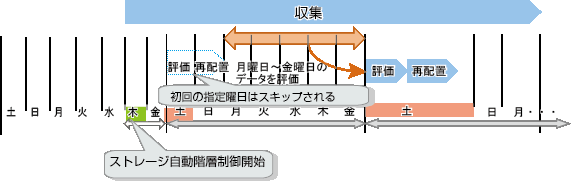

木曜日の0:00にTierプールに対するストレージ自動階層制御を開始した場合は、以下のとおりです。
ストレージ自動階層制御を開始後、すぐにストレージ自動階層制御の運用を行いたい場合は、[初回の指定曜日から評価実施(評価期間不足でも実施)]を設定します。

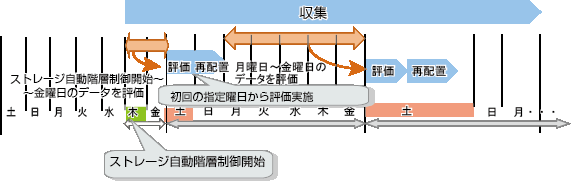

木曜日の0:00にTierプールに対するストレージ自動階層制御を開始した場合は、以下のとおりです。
ストレージ自動階層制御を開始してから、初回の土曜日までの2日間分のアクセス状況データに対する評価が、初回の土曜日の0:00に開始されます。次回以降の評価は、月曜日から金曜日までの5日間分のアクセス状況データに対する評価が、毎週土曜日の0:00に開始されます。
注意
[評価実施曜日]は、[実行モード]が"Auto"または"Semi-Auto"、かつ[評価期間]の単位が"Week"の場合だけ指定できます。
[初回の指定曜日から評価実施(評価期間不足でも実施)]を設定して、評価期間を満たしていない状態で評価した場合、アクセス状況データが少ないため、意図しない評価結果になることがあります。
[初回の指定曜日から評価実施(評価期間不足でも実施)]を設定してストレージ自動階層制御を開始しても、以下の場合は評価・再配置が行われません。
アクセス状況データが1日(24時間)以上採取できていない場合
アクセス状況データを採取する期間を、すべて評価対象除外日に設定している場合
アクセス状況データを採取する期間を、すべて評価対象曜日に設定している場合
