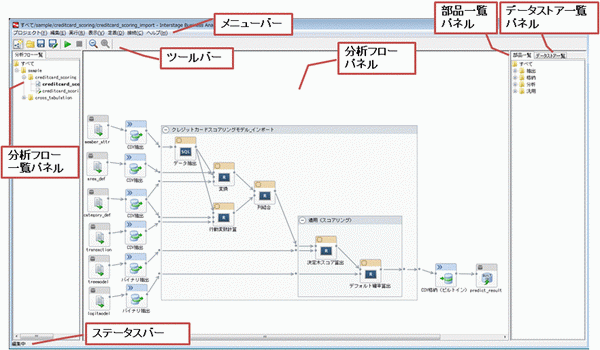

分析フローエディタの構成は以下のとおりです。
分析フローエディタの操作一覧です。
比較的よく使われる操作のアイコンです。
分析フローの一覧です。
分析フローを編集するパネルです。
部品の一覧です。データストア一覧パネルとは、タブで切り替えて表示します。
データストアの一覧です。部品一覧パネルとは、タブで切り替えて表示します。
分析フローの実行状態が表示されます。表示される状態は以下のとおりです。
編集中分析フローを編集していることを示します。
実行中分析フローを実行していることを示します。この状態のとき、分析フローは編集できません。
実行完了分析フローの実行が正常に終了した状態を示します。この状態のとき、実行結果を取得することができます。
エラー分析フローの実行が異常終了したことを示します。
