1.3.1 AR重畳表示コンテンツの重畳表示

スマートデバイスをARマーカーにかざす、もしくは位置情報を利用することにより、文字や画像、3DモデルなどのAR重畳表示コンテンツを現物に重ね合わせて表示します。

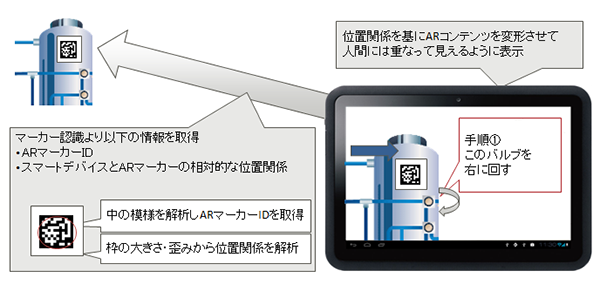

図 1.9 ARマーカーを利用した場合

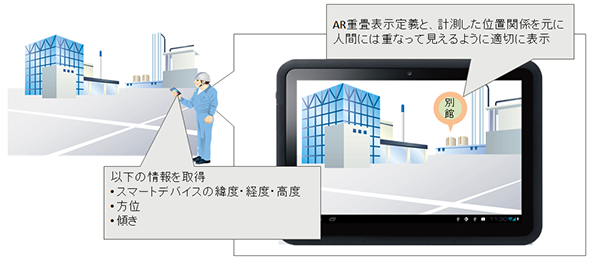

図 1.10 位置情報を利用した場合
認識方法
ARマーカーの認識
スマートフォンやタブレットのカメラで撮影した画像から、特定の図形パターンをもったARマーカーを認識し、AR マーカーの持つID 情報やスマートデバイスとAR マーカーの相対的な位置を計測します。
位置情報の認識
スマートフォンやタブレットの位置情報(緯度、経度、高度)、および、方位と傾きを認識します。
AR重畳表示コンテンツの重畳表示
AR重畳表示定義と、ARマーカーや位置情報から計測した位置関係を基に、カメラ画像の適切な場所にAR重畳表示コンテンツを重ね合わせて表示します。一つのAR マーカーに複数のAR重畳表示定義を関係づけたり、カメラに映った複数のARマーカーや位置情報に対して、同時に重畳表示したりすることができます。 重畳表示に利用する認識方法は、ARマーカーのみ、位置情報のみ、もしくは両方使用するなど、利用シーンに合わせて選択できます。

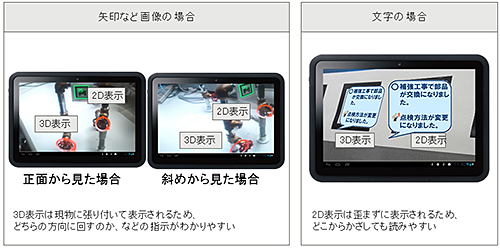

AR重畳表示コンテンツの2D/3D 表示
重畳表示を行う場合、マーカー角度や位置情報に関係なく常に同一角度、サイズで表示する2D モードと、特定の場所に張り付いて見えるように表示する3D モードから選択することができます。この機能により、手順などの文字情報はどこから見ても歪まずに読むことができ、矢印などのナビゲーションはどこから見ても正確に指示することができます。

注意

3Dモデルは3Dモードでのみ表示できます。

富士通独自のARマーカー
本製品では富士通独自のAR マーカーを採用することにより、保守や点検など、暗いところや汚れに強く、遠い場所からも認識可能です。また、業務に耐えうる認識精度を実現します。AR マーカーのサイズはAR マーカーを貼る場所に合わせて調整可能です。
