アプリケーションサーバの設計について説明します。
利用者業務は、データベースサーバにアクセスする場合、Connection Managerを利用して接続します。
DBミラーリングシステムでは、データベースサーバをフェイルオーバ運用（1:1運用待機型の構成）として構築しています。そのため、Connection Managerは、データベースサーバがフェイルオーバ運用の場合の構成と組み合わせたシステム構成にしてください。
本項では設計に関する注意事項を説明します。
コネクション自動切替え機能は、プレコネクション切替え方式を利用します。
DBミラーリングシステムのノードごとのデータベースサーバの状態を、Connection Managerのマニュアル内のフェイルオーバ運用で説明している状態と、以下のように対応させてください。
データベースサーバの状態 | Connection Managerでの状態 |
|---|---|
正系ノードのサービス中(注) | 運用系 |
副系ノードのサービス中(注) | 待機系 |
上記以外 | 接続不可 |
注)各ノードの状態の詳細は、“付録M DBミラーリングシステムの状態遷移”を参照してください。
Connection ManagerのAPC動作環境ファイルで指定するRDBシステム名は、運用開始時に正系ノードとして運用を行うRDBシステム名を指定してください。
このようにすることで、アプリケーションは正系ノードのデータベースに自動的に接続されます。
以下にデータベースサーバ1(host1)を正系ノードで運用する場合の例を示します。
参照
Connection Managerの詳細については、“Connection Manager ユーザーズガイド”を参照してください。
Mirroring Controllerを使用して、ノード間の通信異常時、または正系ノードのノードダウンおよびスローダウン時の自動ノード切替えを行う場合に必要となるConnection Manager(GCM:Grand Connection Manager)を決定します。
GCMに関する定義は、DBミラーリング動作環境ファイルのGCM_FAILOVERパラメタおよびGCM_ADDRESSパラメタに指定します。また、GCM_ADDRESSパラメタに複数のアプリケーションサーバをGCMとして指定することができます。

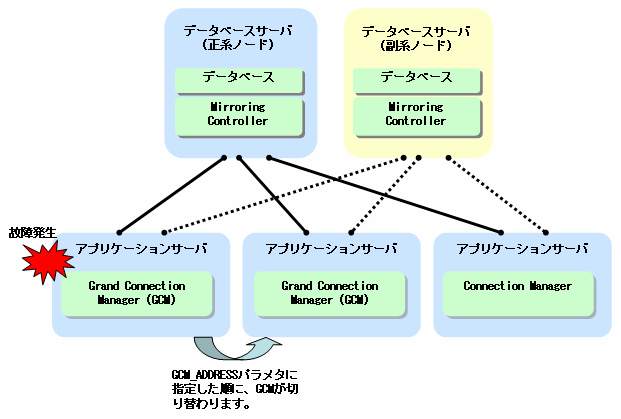

GCMとするConnection Managerが動作していない場合、正系ノードがノードダウンしても、自動ノード切替えを行いません。このため、GCM_ADDRESSを1つだけ指定する場合は、可用性の高いアプリケーションサーバ上のConnection ManagerをGCMとするようにしてください。GCM_ADDRESSパラメタに複数のアプリケーションサーバを指定すると、GCMとして接続されているアプリケーションサーバが故障しても、異なるアプリケーションサーバをGCMとして利用することができます。
ポイント
アプリケーションサーバを設置しない構成の場合、データベースサーバとは別に監査サーバを設置し、そのサーバにGCMをセットアップしてください。
参照
DBミラーリング動作環境ファイルについては、“D.1 DBミラーリング動作環境ファイルの編集”を参照してください。
GCMの利用による自動ノード切替えの詳細については、“付録C システムの監視対象と方法(Mirroring Controller使用時)”を参照してください。
参考
GCMとの接続ができていない場合でも、DBミラーリングサービスは正常に開始されます。しかし、ノード間の通信異常時、または正系ノードのダウンおよびスローダウン時に、自動ノード切替えができません。
そのため、DBミラーリングサービスを開始する場合には、“8.1.5 DBミラーリングサービスの開始”に示すとおり、必ずdxinfコマンドでGCMの接続が正常な状態であることを確認してください。
アプリケーション作成時の注意事項は、“Connection Manager ユーザーズガイド”を参照してください。
