HA Database Ready 設置ガイド

2.1 基本部(2CPUモデル)

注意

本セクションの内容はお客様自身にご確認いただく必要がございます。HA Database Readyの構成コンポーネント・外観についてご確認ください。

HA Database Readyを構成する基本部(2CPUモデル)の対象製品は以下です。

表2.1 対象製品

品名	型名
2CPUモデル(42Uスタンダードラック/AC200V)	FISHR5AC01
2CPUモデル(ラックなし)	FISHR51C01

HA Database Readyを構成する基本部(2CPUモデル)の主要コンポーネントについて説明します。

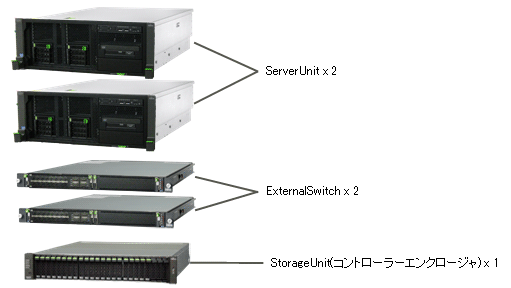

基本部(2CPUモデル)は、ServerUnit x 2台、StorageUnit(コントローラーエンクロージャ) x 1台、ExternalSwitch x 2台です。

表2.2 2CPUモデル(42Uスタンダードラック/AC200V)の構成品リスト(型名：FISHR5AC01)

ユニット名	数量	主な構成品
ServerUnit (サーバユニット)	2	ServerUnit CPU(Xeon E5-4650) x 2 Memory(256GB) PCIe SSD(2.4TB) x 1 2.5” HDD(900GB) x 2[RAID1] Dual port LANカード(10GBASE) x 3
StorageUnit (ストレージユニット)	1	StorageUnit コントローラーエンクロージャ x 1 2.5” 900GB HDD x 21 コントローラモジュール x 2 (10Gbps、iSCSI、4ポート)
ExternalSwitch (外部接続スイッチ)	2	ExternalSwitch 10G SFP+ & 40G QSFP+ インターフェースカード x 1 (注) SFP モジュール x 12
ラックオプション	1	42U 19インチラック x 1 200Vコンセントボックス x 2 ケーブルスルーキット x 1 ラックマネージメントアーム x 2
アクセサリーキット	1	保証書 x 1 リカバリーメディア(DVD) x 1 梱包物一覧 クイックスタートガイド

注) 40GbE QSFP+ポートは使用できません。

表2.3 2CPUモデル(ラックなし)の構成品リスト(型名：FISHR51C01)

ユニット名	数量	主な構成品
ServerUnit (サーバユニット)	2	ServerUnit CPU(Xeon E5-4650) x 2 Memory(256GB) PCIe SSD(2.4TB) x 1 2.5” HDD(900GB) x 2[RAID1] Dual port LANカード(10GBASE) x 3
StorageUnit (ストレージユニット)	1	StorageUnit コントローラーエンクロージャ x 1 2.5” 900GB HDD x 21 コントローラモジュール x 2 (10Gbps、iSCSI、4ポート)
ExternalSwitch (外部接続スイッチ)	2	ExternalSwitch 10G SFP+ & 40G QSFP+ インターフェースカード x 1 (注) SFP モジュール x 12
ラックオプション	1	ケーブルスルーキット x 1 ラックマネージメントアーム x 2
アクセサリーキット	1	保証書 x 1 リカバリーメディア(DVD) x 1 梱包物一覧 クイックスタートガイド

注) 40GbE QSFP+ポートは使用できません。
