1.3 システム構成

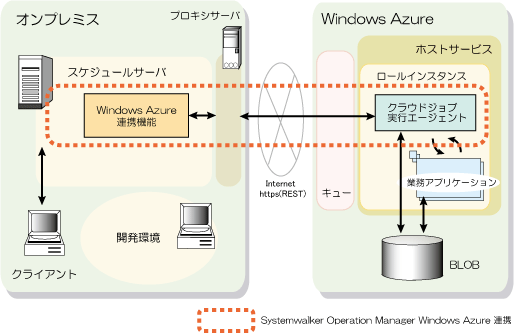

Systemwalker Operation Manager Windows Azure連携は、オンプレミス側のWindows Azure連携機能とWindows Azure側のクラウドジョブ実行エージェントから構成されます。

Systemwalker Operation Manager Windows Azure連携のシステム構成について説明します。


オンプレミス側

スケジュールサーバ

Systemwalker Operation Managerのスケジュールサーバ機能がインストールされた環境です。Windows Azure連携機能をインストールすることにより、Windows Azure上の業務アプリケーションの実行をスケジュール制御します。

以降の説明では、“スケジュールサーバ環境”と表記します。

Windows Azure連携機能

インターネットを介して、Windows Azure上のロールインスタンスの制御を行ったり、Windows Azure上のクラウドジョブ実行エージェントと連携して業務アプリケーションの実行制御を行います。

開発環境

Windows Azure上の業務運用を行うロールおよびサービスパッケージの作成を行う環境です。クライアントと同一マシンでも構いません。

以降の説明では、“開発環境”と表記します。

クライアント

業務スケジュールを監視するクライアント機能がインストールされた環境です。業務の構築/Windows Azure上のジョブの監視・操作を行います。

Windows Azure側

クラウドジョブ実行エージェント

ロールインスタンス上で動作し、オンプレミス側からの依頼に基づいて業務アプリケーションを実行します。

キュー/BLOB

Windows Azureストレージサービスに含まれるキューやBLOBは、オンプレミス側とWindows Azure上のクラウドジョブ実行エージェント間における実行依頼、完了通知、結果の格納などジョブ実行の一連の処理に関わります。
