1.4.3 RAC構成

RAC構成の場合は、以下のような構成になります。

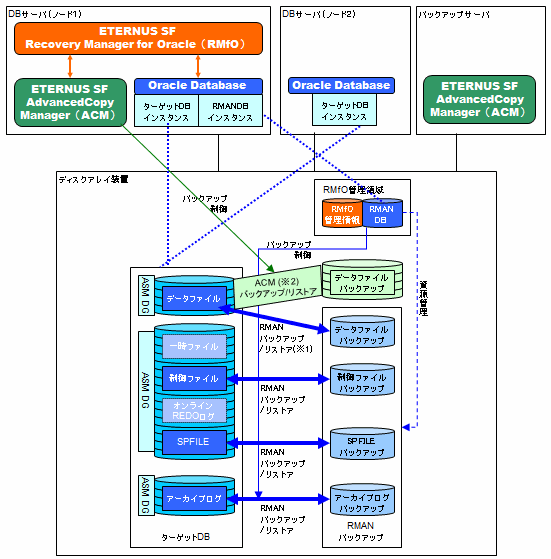

図1.11 オンライン系運用の場合

(※1) バックアップ方法にRMANを使用する場合のみ
(※2) バックアップ方法にACMを使用する場合のみ

上図のETERNUS SF AdvancedCopy Manager (ACM) 構成は、サーバ間レプリケーションです。ACMレプリケーション方式については、「4.6.5 サーバ内・サーバ間レプリケーション」を参照してください。

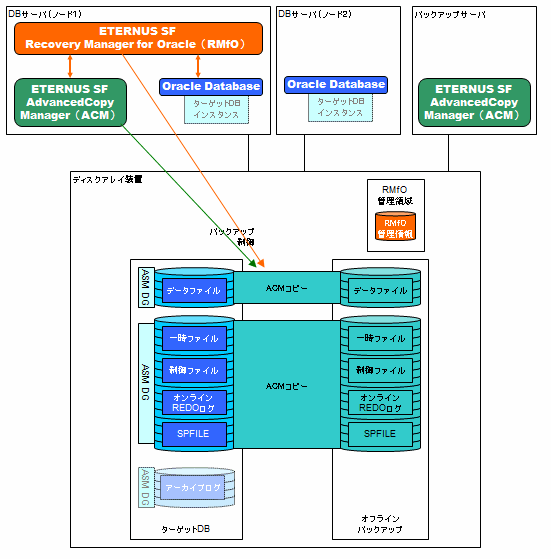

図1.12 オフライン系運用の場合
