A.5.7 ネットワーク定義のサンプル(分散型システム連携)

分散型システム連携用のネットワーク定義例は以下のとおりです。

この定義例はグローバルサーバ/PRIMEFORCEのDB-EXPRESSを相手システムとしています。

[テキストエディタで表示した定義ファイル]

#  ネットワーク定義
#     ａ）ＤＢ−ＥＸＰＲＥＳＳとの連携用
begin
#
comdef  scale=30,n,p
        history=no
# 相手システム
node    name=dest_system ・・・・・・・・・・・・    (1)
        path=dbpath      ・・・・・・・・・・・・    (2)
# 通信パス
path    name=dbpath
        req_path=10      ・・・・・・・・・・・・    (3)
        ind_path=10      ・・・・・・・・・・・・    (4)
        port=9364        ・・・・・・・・・・・・    (5)
        appl=@_DBexp     ・・・・・・・・・・・・    (6)
        protocol=FTP+    ・・・・・・・・・・・・    (7)
        combuf=4092
        recvtime=3       ・・・・・・・・・・・・    (8)
        logon=no         ・・・・・・・・・・・・    (9)
        ckrtn=no         ・・・・・・・・・・・・    (10)

# 転送用バッチファイル
appl    name=@_DBexp
        applpath=c:\LINK\lx.bat  ・・・・・・・・    (11)
#
end

(1) 相手システムの名前をdest_systemとします。

(2) path名をdbpathとします。

(3)、(4) グローバルサーバ/PRIMEFORCE間の業務番号を10とします。

(5) グローバルサーバ/PRIMEFORCEのDB-EXPRESSの場合、ポート番号は9364を指定します。

(6) 応用プログラム名を@_DBexpとします。

(7) 通信プロトコルをFTP+とします。

(8) 無通信監視時間を3(分)とします。

(9) 分散型システム連携の場合、ログオンチェックを行いません(固定)。

(10) 分散型システム連携の場合、途中再送を行いません(固定)。

(11) 応用プログラムのパスとして転送用バッチファイルを指定します。

[環境定義ユーティリティの編集画面]

環境定義ユーティリティでサンプルを表示した時のネットワーク構成および各カストマイズ情報は以下のとおりです。サンプルの各オペランドと各設定情報項目の対応を括弧付き数字で示しています。なお、定義画面ではネットワーク定義だけを読み込んているため、自サーバ名は自動設定された名前が表示されています。

(自サーバの設定情報)

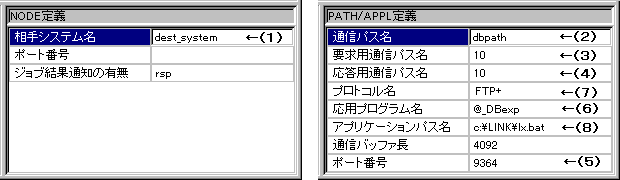

(相手システムおよび通信パスの設定情報)

注) (8)の無通信監視時間、(9)のログオンチェックの有無、および(10)の途中再送機能使用の有無は詳細モードの定義画面で表示されます。
