PRIMECLUSTERシステムの設計例です。設計の際には参考にしてください。

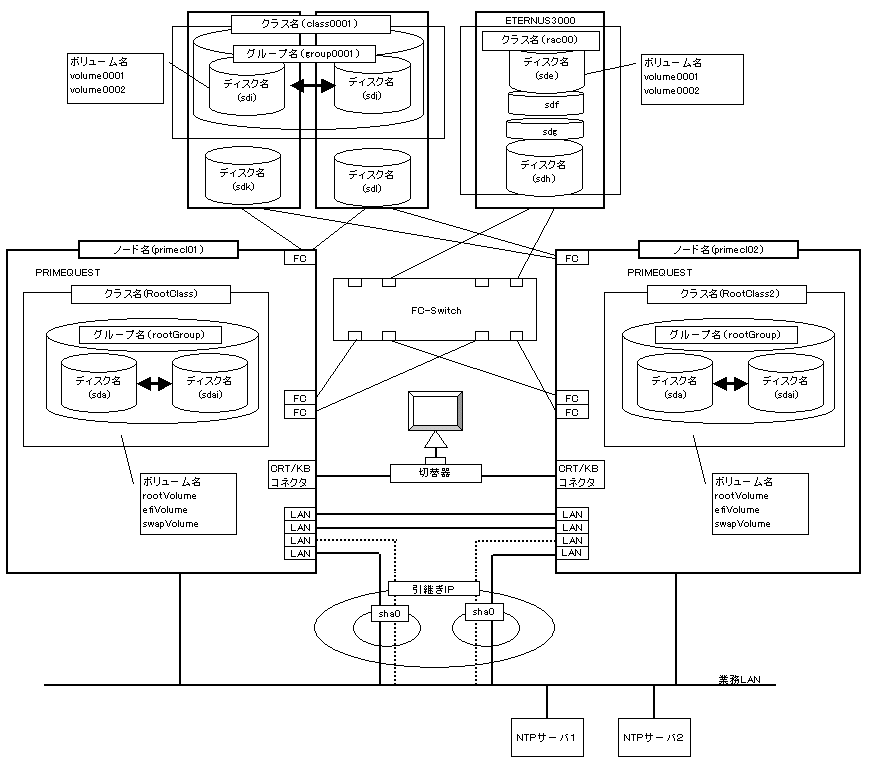

■システム構成
(注意) NTPサーバは、以下のいずれかの形態である必要があります。
時計装置やGPS等の特別なハードウェア装置によって信頼できる時刻を維持している。
時計装置やGPS等の特別なハードウェア装置によって信頼できる時刻を維持している他のサーバを使用して、NTPにより時刻同期を行っている。
■使用ハードウェア
PRIMEQUEST × ２台
FC-Switch × １台
LANカード × ８枚
ファイバーチャネルカード × ４枚
ディスクアレイ装置 × ２台
■使用ソフトウェア
Red Hat Enterprise Linux AS
PRIMECLUSTER 4.3A00
マルチパスドライバ
Netscape Communicator 4.7x（運用管理PCにインストール）
Java(TM) 2 Platform Standard Edition Runtime Environment Version 5.0（運用管理用PCにインストール）
IBM(R) Runtime Environment for Linux(R), Java(TM)2 Technology Edition, Version 1.3.1, 32-bit version（Linux(R)を運用管理用クライアントとして使用する場合にインストール）
■システムディスク設定
ノード名 | 物理ディスク名 | スライス番号 | スライス名 | サイズ(MB) |
primecl01 | sda | 1 | / | 15374 |
2 | /boot/efi | 256 | ||
3 | swap | 2048 | ||
primecl02 | sda | 1 | / | 15374 |
2 | /boot/efi | 256 | ||
3 | swap | 2048 |
注意
GDSによりシステムディスクのミラーリングを行う場合、システムディスク上のスライス番号1つと、32MB以上の空き領域(またはスワップ領域)をGDSが使用します。システムディスクのミラーリングを行う場合は、GDSが使用する資源を考慮に入れた上で設計を行ってください。
■共用ディスクアレイ装置設定
装置名：ETERNUS3000 | LU 数 | RAIDグループ数 | RAIDレベル | サイズ |
4 | 1 | 5 | 248.2GB |
