PRIMECLUSTER 導入運用手引書 4.3

H.6.1 2つのESXホスト上のゲストOS間でクラスタシステムを構築する場合

図H.2 ２つのESXホスト上のゲストOS間クラスタ構成例

注意

• ゲストOS をNTP クライアントとした時刻同期を行ってください。

• 複数クラスタでvSwitchを共用する場合は、クラスタシステムごとにVLANによりポートグループを割り当ててください。

■使用ハードウェア

• RX300 S6 × 2台

• FC-Switch × 2台

• LANカード× 8枚

• ファイバーチャネルカード× 4枚

• ディスクアレイ装置× 1台

■使用ソフトウェア

• Red Hat Enterprise Linux 5.5

• PRIMECLUSTER 4.3A00

• Microsoft Internet Explorer 8（運用管理PCにインストール）

• J2SE(TM) Runtime Environment 6（運用管理PCにインストール）

• VMware vSphere 4.0

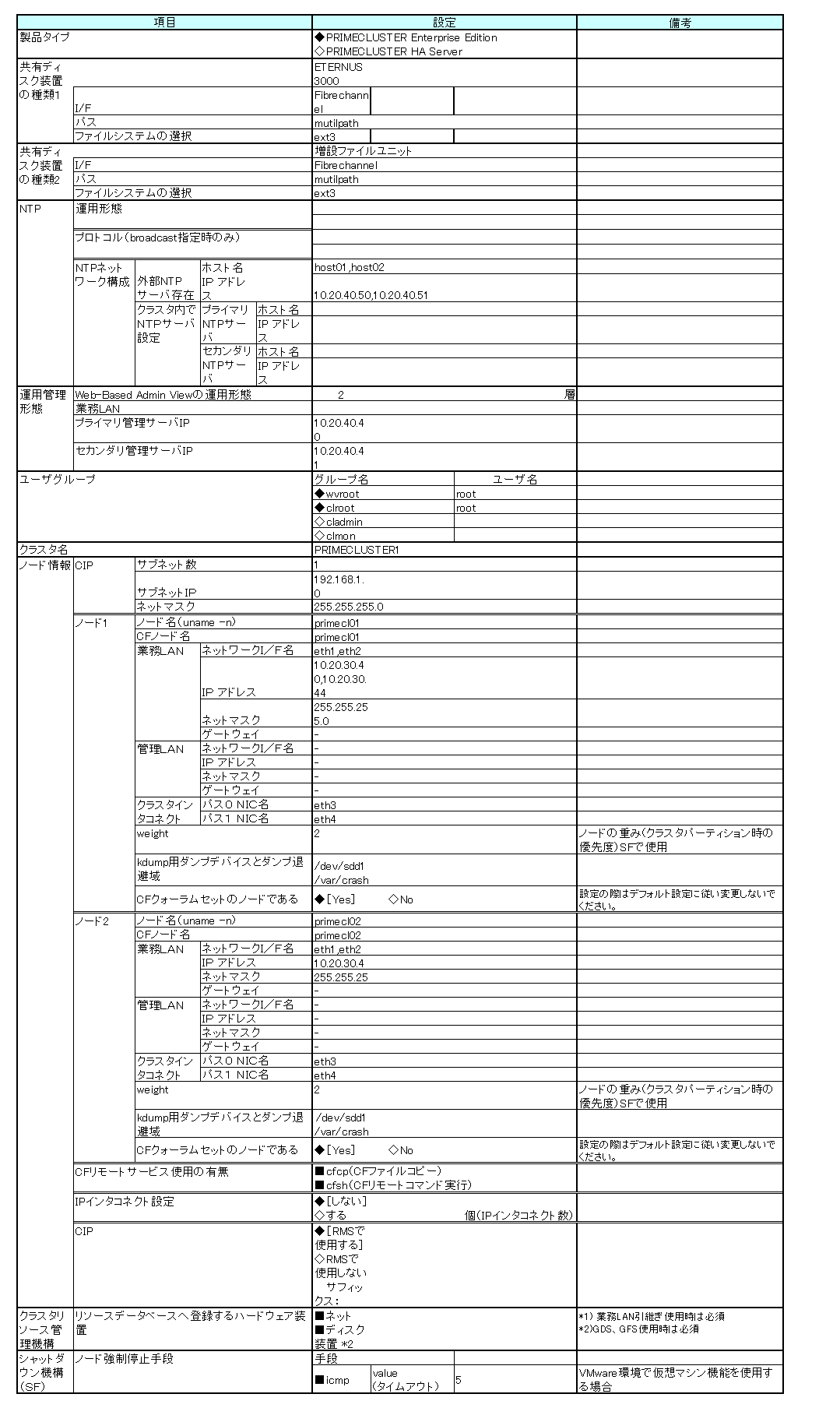

H.6.1.1 クラスタ構築ワークシート

以下にクラスタ構築ワークシートの作成例を示します。

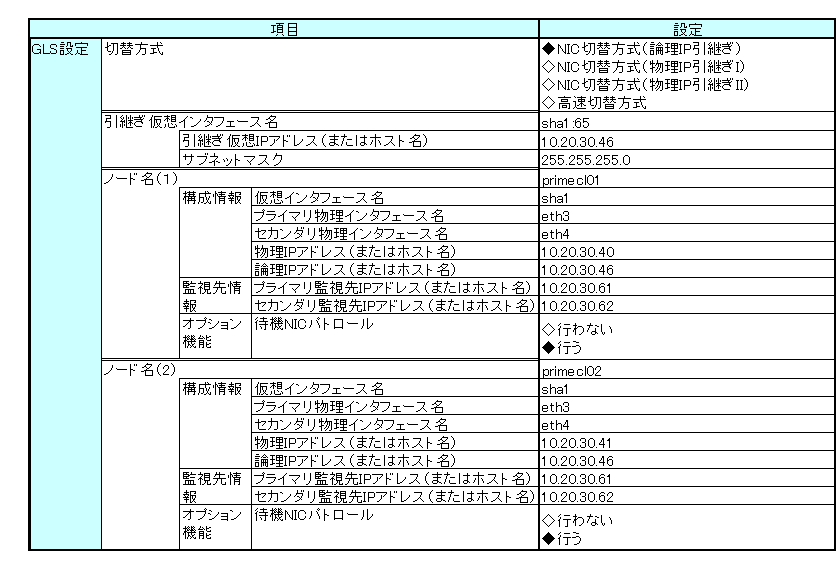

H.6.1.2 GLS設定ワークシート

以下にGLS設定ワークシートの作成例を示します。

■NIC切替方式(論理IP引継ぎ)のワークシート

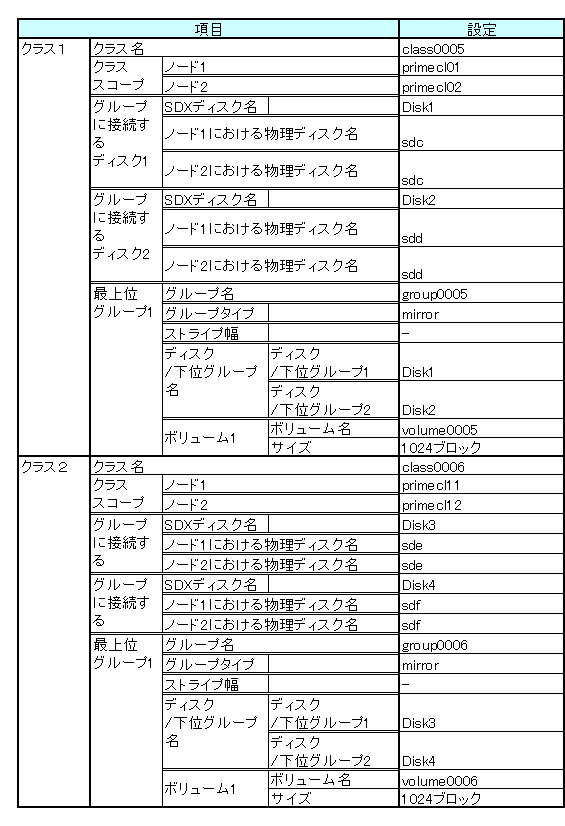

H.6.1.3 GDS構成のワークシート

以下にGDS構成のワークシートの作成例を示します。
