1.5 システム構成

ここでは、Interaction Managerのシステム構成を説明します。

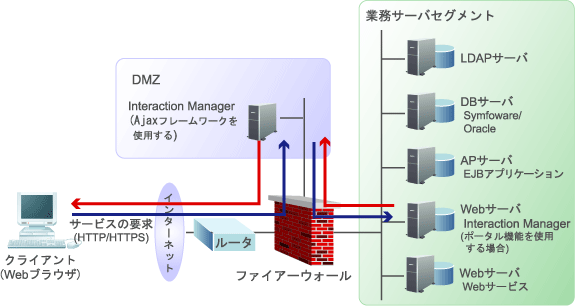

図1.13 システム構成


ポータルを運用する場合

ポータル機能をインターネット環境で利用する場合には、業務サーバセグメント上にInteraction Manager(ポータル機能)を配置します。ポータルの情報はDBサーバに格納されます。

Ajaxアプリケーションを運用する場合

DMZの認証サーバで認証を行った後、ファイアーウォールを通り、DMZ上のInteraction Manager(Ajaxフレームワーク)を経由してEJBアプリケーション(業務ロジック)が呼び出され、クライアントに画面データを返します。
