Disaster Recovery環境のシステム構成例は、以下のとおりです。
物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境のシステム構成例
物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境のシステム構成例は以下のとおりです。

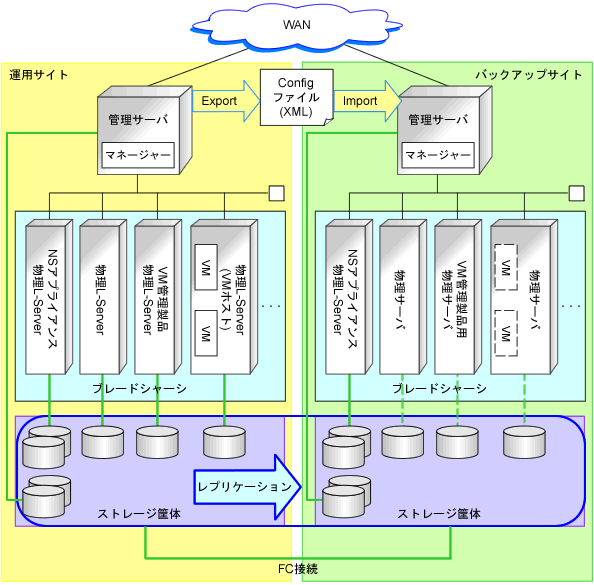

図2.8 物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境の例
VM管理製品を管理サーバに構築する場合のシステム構成例
VM管理製品を管理サーバに構築する場合のシステム構成例は、以下のとおりです。

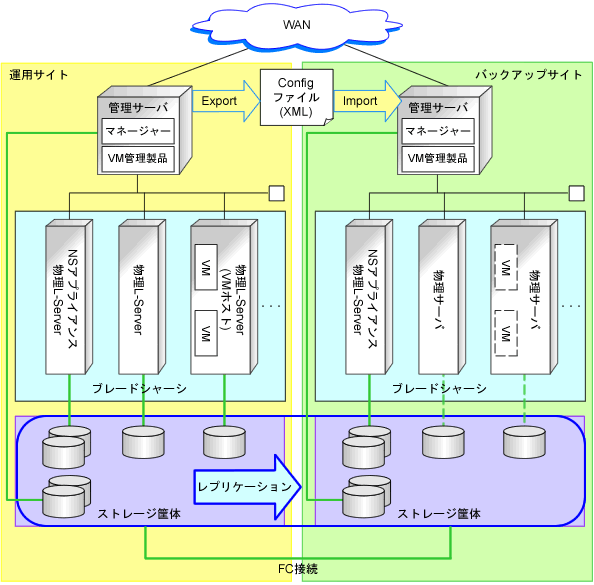

図2.9 物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境で、VM管理製品を管理サーバに構築する場合の例
物理L-Server切替え(物理OS)および仮想L-Server切替え(VMゲスト)が混在したDisaster Recovery環境のシステム構成例
物理L-Server切替え(物理OS)および仮想L-Server切替え(VMゲスト)が混在したDisaster Recovery環境のシステム構成例は、以下のとおりです。

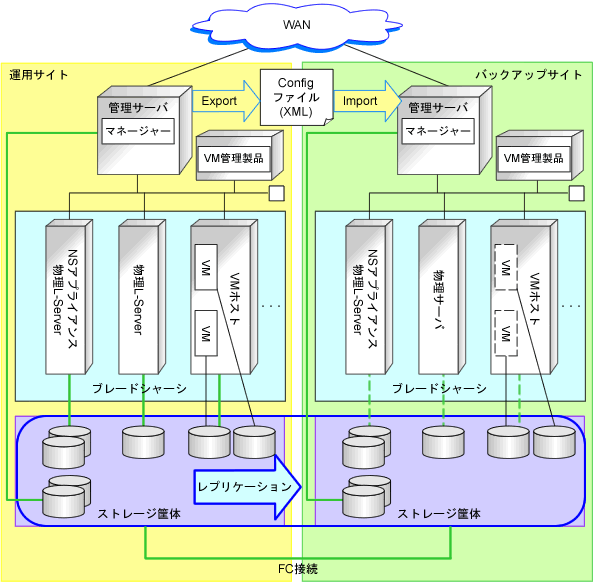

図2.10 物理L-Server切替え(物理OS)および仮想L-Server切替え(VMゲスト)が混在したDisaster Recovery環境の例
