ここでは、VM管理製品の登録について説明します。
VM管理製品(VMware vCenter Serverなど)を登録すると、サーバ仮想化ソフトウェアのリソースプール管理を含む仮想L-Serverが利用できます。VM管理製品(VMware vCenter Serverなど)は複数登録することができます。
VM管理製品ごとの事前設定内容については、「導入ガイド CE」の「付録E 仮想L-Server作成のための設計と設定」を参照してください。
本製品では、ストレージ、ネットワークを含むサーバの論理的な仕様(CPU数、メモリ容量、ディスク容量、NIC数など)を定義したL-Serverとして管理します。仮想マシンをL-Serverとして管理するには、本製品にVM管理製品を登録します。
以下の手順で、VM管理製品を登録します。
RORコンソールのメニューの[設定]-[登録]から、使用するVM管理製品の種別を選択します。
[管理製品(name)の登録]ダイアログが表示されます。
nameには、VM管理製品の種別が表示されます。
以下の項目を設定します。
管理対象にするVM管理製品の名前を入力します。
先頭文字を英字とし、半角英数字とハイフン("-")で構成された15文字以内の文字列を入力します。
登録するVM管理製品が動作している場所を選択します。
本製品の管理サーバ上で動作している場合
"管理サーバ上"を指定します。
上記以外の場合
"他のサーバ上"を指定します。
IPアドレスの入力欄が有効になるため、VM管理製品が動作しているサーバのIPアドレスを入力します。
なお、デフォルトは、"管理サーバ上"が選択されています。
VM管理製品のIPアドレスを入力します。動作位置に"管理サーバ上"を指定した場合、管理サーバのIPアドレスが表示された状態のまま、入力できない状態になります。
ピリオド(".")を使用して入力します。
注意
VM管理製品(VMware vCenter Server)からSNMPトラップを受信する場合、設定したIPアドレスとVM管理製品(VMware vCenter Server)のSNMPトラップ送信元IPアドレスが一致するようにしてください。なお、SNMPトラップ送信元IPアドレスは、プロトコル バインドの優先度が最も高いプロトコルのIPアドレスです。SNMPトラップ送信元IPアドレスを変更する場合、プロトコル バインドの順序を変更してください。
VM管理製品を制御するためのユーザー名を入力します。
半角英数字と記号(ASCII文字(0x20~0x7e))で構成された84文字以内の文字列を入力します。
管理者以上の権限を持つユーザー名を指定してください。
VM管理製品を制御するためのパスワードを入力します。
半角英数字と記号(ASCII文字(0x20~0x7e))で構成された128文字以内の文字列を入力します。
<OK>ボタンをクリックします。
入力した情報でVM管理製品が登録されます。
参考
複数のVM管理製品(VMware vCenter Serverなど)を登録、管理できます。
本製品に登録できるVM管理製品は以下のとおりです。
VMware vCenter Server
System Center Virtual Machine Manager
Oracle VM Manager
注意
仮想マシン名が重複している場合、Disaster Recovery環境の運用時における構成情報のインポート処理に失敗する可能性があります。
仮想マシン名が重複しないよう設定してください。
【Hyper-V】
本製品へ登録する管理者アカウントは、SCVMMをインストールしたサーバのローカルアカウントではなく、サーバが所属するドメインの管理者アカウントになります。登録は以下の形式でアカウントを指定します。
ドメイン名\管理者アカウント名 |
参考
VM管理製品とVMホストのネットワーク構成または設定状態により、本製品が保持するVMホストのIPアドレスとVM管理製品が保持するVMホストのIPアドレスが、一致しない場合があります。一致しない場合、本製品ではVM管理製品とVMホストの関連付けができず、VM管理製品との連携機能が使用できません。この場合、VM管理製品とVMホストの関連付けができるように、定義ファイルを作成する必要があります。定義ファイルの文字コードはUTF-8にしてください。

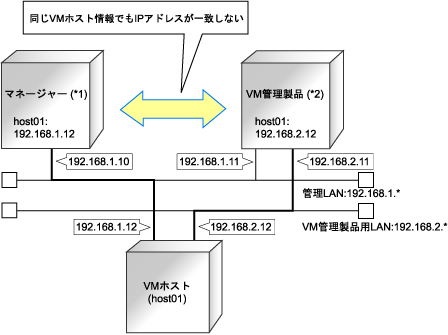

図2.1 VMホストのIPアドレス情報がマネージャーとVM管理製品で一致しない構成
*1: VMホストがラックマウント型サーバまたは他社サーバの場合、取得できるVMホストのIPアドレスは管理LANだけになります。
*2: VM管理製品によって、VMホストの管理LANのIPアドレスと異なるIPアドレスが取得されます。
【Windows】
インストールフォルダー\Manager\etc\customize_data
【Linux】
/etc/opt/FJSVrcvmr/customize_data
vmhost_ip_addresses.rcxprop
定義ファイルでは、1行に1つのVMホストの情報を記述します。各行は、以下の形式で記述します。
admin_lan_ip = other_lan_ip[,other_lan_ip...] |
admin_lan_ip
VMホストの管理LANのIPアドレスを指定します。
other_lan_ip
VMホストの管理LAN以外のIPアドレスで、VM管理製品に登録されたものを指定します。カンマ(",")で区切って複数を列挙できます。
【Oracle VM】
Oracle VM ManagerへOracle VM Server登録時のIPアドレス指定で、IPアドレスではなくホスト名を登録した場合、そのホスト名を記載してください。
定義ファイルの例を以下に示します。
# Oracle VM Server |
