PRIMECLUSTER GLS for Windows クラスタ連携ガイドMSFC 編

1.2 クラスタシステム構成

GLSを使用してフェールオーバーを行う場合の、クラスタシステム構成を以下に示します。

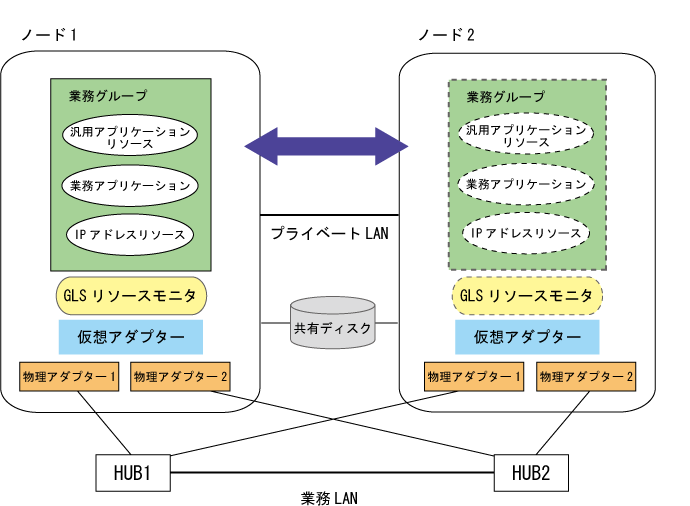

図1.2 GLSを使用してフェールオーバーを行う場合のクラスタシステム構成

クラスタシステムを構成する要素を以下に示します。

表1.1 クラスタシステムを構成する要素

構成要素	説明
ノード1、ノード2	クラスタシステムを構成するノード。
業務グループ	業務を行うリソースを1つにまとめたグループ。 (「サービスまたはアプリケーション」または「役割」)
業務アプリケーション	業務を行うソフトウェアやディスク、ネットワーク名などのリソース。
IPアドレスリソース	業務グループで使用するIPアドレスのリソース。
汎用アプリケーションリソース	GLSリソースモニタを呼び出し、フェールオーバーを行うリソース。
GLSリソースモニタ	GLSの仮想アダプターの状態を監視するコマンド。
仮想アダプター	GLSの仮想アダプター。業務グループで使用されるIPアドレスを設定。
物理アダプター1、物理アダプター2	GLSの仮想アダプターで使用する物理アダプター。
HUB1、HUB2	GLSの仮想アダプターと接続する、ping監視先。
