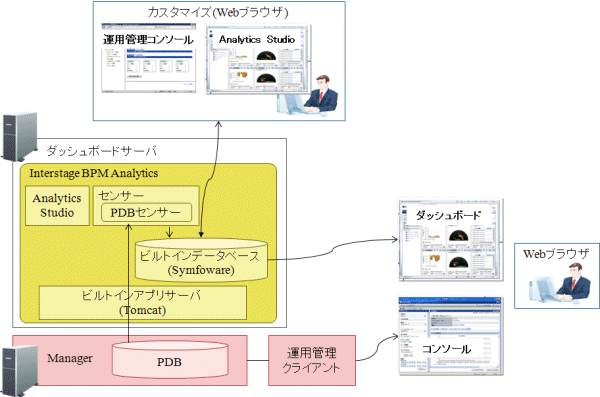

ここでは、ダッシュボードを利用するためのシステム構成について説明します。
ダッシュボードは、ダッシュボードサーバで構成されています。
ダッシュボードの動作OSはWindowsのみです。
ダッシュボードサーバは、運用管理コンソール、Analytics Studio、ダッシュボード、ビルトインアプリサーバ、ビルトインデータベース、PDBセンサーなどの機能が含まれています。このソフトウェアには、動作に必要なアプリケーションサーバとデータベースがバンドルされており、それぞれビルトインアプリサーバ、ビルトインデータベースと呼びます。
ダッシュボードサーバの環境設定および運用開始後の管理をするためのWebブラウザ上で利用する機能を提供します。
ダッシュボードを作成、カスタマイズするためのWebブラウザ上で利用する機能を提供します。
Analytics Studioで作成されたダッシュボードをWebブラウザ上で表示できます。
ダッシュボードサーバの動作に必要なアプリケーションサーバがバンドルされています。
ダッシュボードサーバの動作に必要なデータベースサーバがバンドルされています。
ManagerのPDBから定期的に性能情報を収集し、ビルトインデータベースに格納します。
ダッシュボードサーバは、以下の製品で構成されており本製品に同梱しています。
Interstage Business Process Manager Analytics V12.0
なお、ダッシュボードの表示に利用できるWebブラウザは以下のとおりです。
Microsoft(R) Internet Explorer 8/9
また、Analytics Studioに利用できるWebブラウザは以下のとおりです。
Microsoft(R) Internet Explorer 9
注意
ダッシュボードを表示するには、Webブラウザを実行するマシンにAdobe(R) Flash Player 10.3 以降がインストールされている必要があります。
