A.3.1 作業の流れ

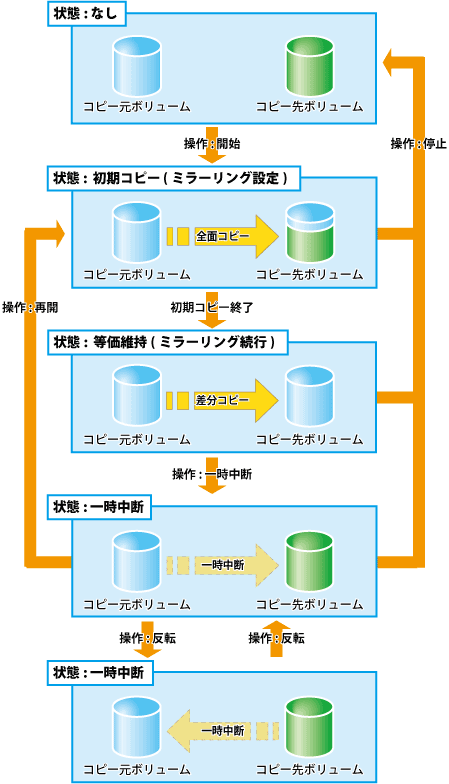

図A.5 ECの流れ

開始

ECのセッションを開始します。コピー元のパラメーターで指定したデータを、すべてコピーします。

コピー元のパラメーターで指定したデータのコピーが完了した場合、対応する領域に書き込みをします。コピー先の領域にも、変更したデータを書き込みます。
コピー元のパラメーターで指定した領域のデータをすべてコピーした後は、ECの機能によって、コピー元とコピー先のデータは同じ状態になります。
このコピー元とコピー先のデータが同じになっている状態のことを、等価状態とよびます。
等価状態になっている場合にコピー元のデータを変更したときは、等価状態を維持するために、コピー先にもコピー元と同じ変更が反映されます。この状態のことを等価性維持状態とよびます。
ECのセッションが等価状態になるまで、コピー先ボリュームに対する読み書きができません。
Destination Access Permission機能を設定した場合、ECのセッションが等価状態になっても、コピー先ボリュームに対する読み書きができません。コピー先ボリュームにアクセスするには、ECのセッションを一時中断してください。
Destination Access Permission機能を設定していない場合は、ECのセッションが等価状態になると、コピー先ボリュームへの書込みはできませんが、読込みは可能です。

参照

Destination Access Permission機能の詳細は、『ETERNUS SF 運用ガイド Copy Control Module編』の「EC/RECにおけるDestination Access Permission機能の利用」を参照してください。

一時中断

ECのセッションを一時中断します。コピー先ボリュームに対して読み書きが可能です。
ECのセッションが等価性維持状態のときだけ、一時中断できます。

停止状態とは異なり、コピー元ボリュームとコピー先ボリュームの変更が記録され続けます。

再開

一時中断状態のECのセッションを再開します。一時中断中にあったコピー元ボリュームのすべての変更をコピー先ボリュームに反映し、等価状態にします。

セッションを再開することで、等価状態にするために差分コピーをします。差分コピーは全面コピーよりもコピーする量が少ないため、セッションの開始よりもコピーにかかる時間を短縮できます。

しかし、ECのセッションが一時中断状態のときにコピー先ボリュームのデータだけ変更すると、セッションを再開することで、コピー先ボリュームで変更したデータはすべて失われます。

コンカレントサスペンド

複数のEC/RECセッションを同時にサスペンドする、ETERNUS ディスクアレイの機能です。

この機能によって、複数のボリュームで構成されたデータベースなどが、整合性のとれた状態で容易にコピーできます。

反転

ECのセッションのコピー方向を反転します。
ECのセッションが一時中断状態のときだけ実行できます。

停止

ECのセッションを停止します。

以下のどれかの場合にECのセッションを停止するときは、ミラーリングが不完全な状態です。ECのセッション停止後に、コピー先ボリュームを使用できません。

以下のどれかの場合にECのセッションを停止するときは、ミラーリングが完了しています。ECのセッション停止後に、コピー先ボリュームを使用できます。
