A.3.6 終了条件定義画面

ジョブの終了条件を設定する方法について、以下に示します。

終了条件の設定

終了条件定義は、ジョブの終了条件を設定します。実行したジョブステップの終了コードが終了条件に一致した場合、ジョブは終了します。
ジョブ定義エディタの[終了条件定義]タブをクリックすると、終了条件定義画面が表示されます。以下に、画面イメージと各部品の説明を示します。

[追加]ボタン

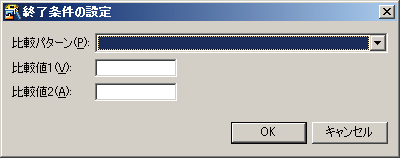

[追加]ボタンをクリックすると、終了条件の設定ダイアログが表示されます。

[比較パターン]から終了条件の比較パターンを設定します。
比較パターンによっては[比較値2]を設定する必要があります。比較パターンおよび比較パターンごとに、設定が必要な項目は以下のとおりです。

○：設定が必要、×：設定は不要

[比較値1]に[比較パターン]で設定した比較パターンの比較値1を設定します。
[比較値2]に[比較パターン]で設定した比較パターンの比較値2を設定します。
[比較値2]は[比較パターン]から[比較値1 <= 終了コード <= 比較値2]、または[比較値1 < 終了コード < 比較値2]のいずれかを選択した場合だけ設定できます。
[OK]ボタンをクリックすると設定した終了条件が終了条件定義画面の[終了条件]一覧に追加されます。

終了条件は8個まで指定できます。
同じ終了条件を重複して設定できません。終了条件定義画面の[終了条件]一覧に存在する終了条件と同じ条件を設定して[OK]ボタンをクリックした場合は、エラーとなります。
[比較値1 != 終了コード]は、単独の条件としてだけ設定できます。他の終了条件と組み合わせられません。
[比較値1]と[比較値2]を設定する場合は、比較パターンが式として成立する値を設定してください。
比較パターンが式として成立しない値を設定して[OK]ボタンをクリックした場合は、エラーとなります。比較パターンが式として成立しない指定例を、以下に示します。

2（比較値1） < 終了コード < 0（比較値2）

[更新]ボタン: [終了条件]一覧から終了条件を選択して[更新]ボタンをクリックすると、終了条件の設定ダイアログが表示されます。各入力域には前回設定した内容が表示されるため、必要に応じて更新し、[OK]ボタンをクリックすると、設定した終了条件が終了条件定義画面の[終了条件]一覧に反映されます。

[削除]ボタン: [終了条件]一覧から終了条件を選択して[削除]ボタンをクリックすると、確認ダイアログが表示されます。確認ダイアログから[はい]ボタンをクリックすると選択した終了条件が削除されます。
