Interstage Application Server アプリケーション作成ガイド(データベース連携サービス編)
Interstage

H.2 APMの構成

コンポーネントトランザクション上で動作するサーバアプリケーションを含むAPMの構成は、CORBAサービス上で動作するサーバアプリケーションと同様ですが、ユーザは「ユーザサービス処理部」と「XA連携用プログラム」を作成し、そして「データベースライブラリ」をtdlinkapmコマンド実行時に指定します。その他の構成部は、tdlinkapmコマンドで処理します。


ポイント


APMの作成形態には、プロセスモードとスレッドモードがあります。
プロセスモードのAPMでは、シングルスレッドで動作します。スレッドモードのAPMは、Interstageの制御用スレッドが複数起動します。ただし、ユーザの処理部はマルチスレッド(スレッド多重)で動作しません。

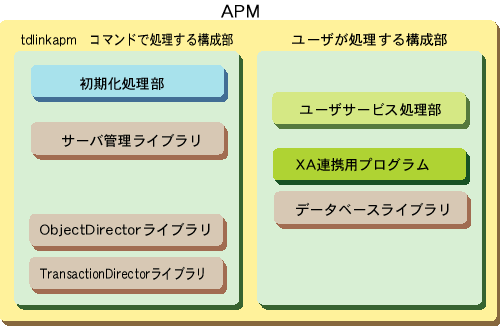

コンポーネントトランザクション上で動作するサーバアプリケーションの構成を以下に示します。



ユーザが処理する構成部のうち、ユーザは、ユーザサービス処理部以外に、以下を作成します。


XA連携用プログラム

XAインタフェースとの連携用プログラムです。XA連携用プログラムは、otsmkxapgmコマンドで作成します。リソースの種別ごと作成しますが、1つのアプリケーションから複数のリソースへアクセスするような場合は、リソースごとのxa_switch_t構造体の名前を指定して1つのXA連携用プログラムを作成します。
xa_switch_t構造体の詳細な情報は、データベースのマニュアルを参照してください。また、otsmkxapgmコマンドの詳細については、「リファレンスマニュアル(コマンド編)」を参照してください。


なお、以下のXA連携用プログラムを標準に提供しています。該当リソースを使用する場合は、otsmkxapgmコマンドで作成する必要はありません。

このうち、Symfoware/RDB用のXA連携用プログラムは、プロセスモード用とスレッドモード用があり、スレッドモード用のXA連携用プログラムは、Symfoware/RDBから提供されているスレッド用ライブラリを意識したものです。よって、Symfoware/RDBを使用する場合、環境にあわせてスレッドモード用ライブラリまたはプロセスモード用ライブラリを使用してください。また、MQDに関係するXA連携用プログラムは、すべてスレッドモード用になります。
