システムに必要なストレージの構成を決定します。
本製品がサポートするストレージ構成は以下のとおりです。
構成 | システムディスク | データディスク |
|---|---|---|
1 | SANストレージ | SANストレージ |
2 | ローカルディスク (*1) | ローカルディスク (*1)、NAS |
3 | ローカルディスク (*1) | SANストレージ |
4 | iSCSIストレージ | iSCSIストレージ (*2) |
5 (*3) | ローカルディスク (*1) | iSCSIストレージ |
*1: ローカルディスクには、サーバの内蔵ディスクとストレージブレードを含みます。
*2: データディスクを使用する場合は、ハードウェア・イニシエータを使用してください。ソフトウェア・イニシエータを使用してクローニングマスタの採取・配付を行った場合、データが破損する危険性があるため、ソフトウェア・イニシエータは使用しないでください。
*3: 本構成を使用する場合は、ソフトウェア・イニシエータとiSCSIディスク用LANに接続するLANスイッチのポートに対するVLAN設定を、組み合わせて使用してください。LANスイッチのポートに対するVLAN設定は、運用サーバとiSCSIストレージに接続するポートに対して行ってください。予備サーバとクローニング配付先サーバに接続するポートに対しては行わないでください。
参考
構成1、構成3および構成4の場合、I/O仮想をサポートします。
HBA address renameを利用しサーバ切替えをする場合は、1台のサーバにSAN/iSCSIストレージが1台だけ接続されている構成で行えます。
1台のサーバに複数ストレージが接続されている構成ではできません。
VIOMを利用しサーバ切替えをする場合は、1台のサーバに複数ストレージを接続できます。
これはVIOMがBIOSに設定するストレージ起動順番を、サーバ切替え時に引き継ぐことができるためです。
SANストレージをクラスタの共有ディスクとして利用できます。
なお、クラスタ定義されているサーバに対するサーバ切替えはできません。
SAN/iSCSIストレージへのパスはシングル・マルチの両方をサポートします。
構成5でサーバ切替えを行う場合、サーバ切替え時にVLAN設定を自動変更する設定が必要です。
構成5でクローニングマスタ採取を行う場合、以下の操作が必要です。
【Windows】
採取完了後に再起動またはiSCSIディスクのマウントを行います。
【Linux】
採取前に、iSCSIディスクのマウント設定についてOS起動時のfsckチェックを外します。また、採取完了後に再起動またはiSCSIディスクのマウントを行います。
構成5でクローニングマスタ配付を行う場合、配付完了後に配付先サーバで、iSCSIディスク用LANに接続するLANスイッチのポートのVLAN設定を行う前に、ソフトウェア・イニシエータ設定を変更してください。ソフトウェア・イニシエータの設定が同じサーバが複数存在する場合、データが破損する危険性があるため、変更した設定に問題がないか確認してください。
システムディスクがSANストレージで、データディスクがローカルディスクの構成では、バックアップ・リストア、サーバ切替え、クローニングの機能を使用しない範囲で利用できます。
本製品で実現する機能
本製品では、I/O仮想を利用し、サーバに搭載されているHBAのWWN、NICのMACアドレス、ブート設定およびネットワーク設定を引き継ぐことで、サーバに接続されるストレージ装置の設定を変更しなくても、サーバ切替えやサーバ交換ができます。また、I/O仮想を利用できない環境では、サーバに接続されるファイバーチャネルスイッチ、ストレージ装置の設定を変更することで、サーバ切替えができます。
WWNには、WWNN、WWPNの2種類の値があり、それぞれノードの値、ポートの値として使用されます。
以下にサーバ切替えの例を示します。

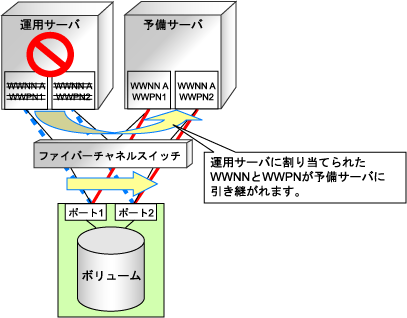

図3.8 I/O仮想を利用したサーバ切替え例(WWNを切り替える場合)
