プロセス定義に追加するノードごとに、ノードのタイプをパレットから選択します。少なくとも1つのExitノードを追加する必要があります。
ノードを追加する方法について説明します。
プロセス定義エディタにプロセス定義を表示します。
パレットを表示します。

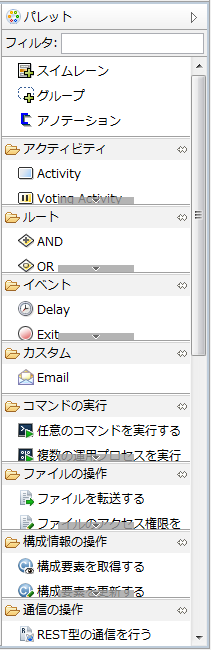

図6.2 ノードのタイプを選択するために使用するパレット
追加するノードのタイプをクリックします。
プロセス定義エディタで、ノードを配置する領域をポイントします。クリックしてノードを追加します。
プロセス定義エディタパレットのフィルタリング
[フィルタ]フィールドにキーワードを入力します。運用操作部品の名前または説明に[フィルタ]フィールドで入力されたキーワードを含む運用操作部品のみパレットに表示されます。右側の[×]ボタンをクリックするとフィルタが解除され、初期表示に戻ります。
図6.3 フィルタリングされたパレット
