セグメント情報では、仮想ネットワークの構成を定義します。
セグメント情報は、[システムテンプレート]ウィンドウの[セグメント]タブで定義します。
[セグメント]タブでは、ページ上部にセグメント情報を一覧で表示します。一覧よりセグメント情報を選択すると、ページ下部に選択したセグメント情報の詳細が表示されます。
セグメント情報の一覧は、カテゴリ (業務セグメント、管理セグメント) で絞り込むことができます。
表示順は、ヘッダー (カテゴリ、ネットワーク名など) をクリックすることで、昇順または降順に変更できます。

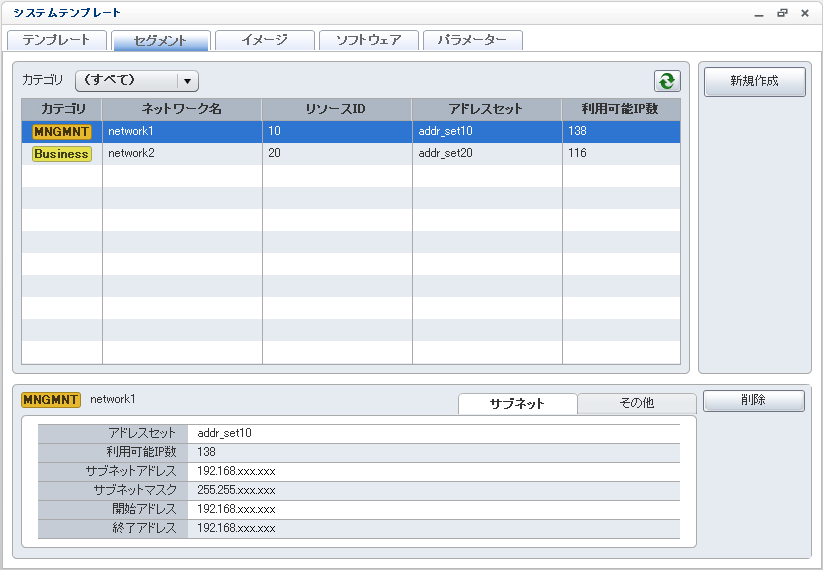

図2.17 [セグメント]タブ
ボタン名称 | 説明 |
|---|---|
新規作成 | セグメント情報を新規に作成します。 詳細は、「2.3.1 セグメント情報の新規作成」を参照してください。 |
削除 | セグメント情報を削除します。 セグメント情報を選択した場合に、表示されます。 詳細は、「2.3.2 セグメント情報の削除」を参照してください。 |
