1.1.2 ファイルの構成

Mirroring Controllerのファイル構成図を以下に示します。

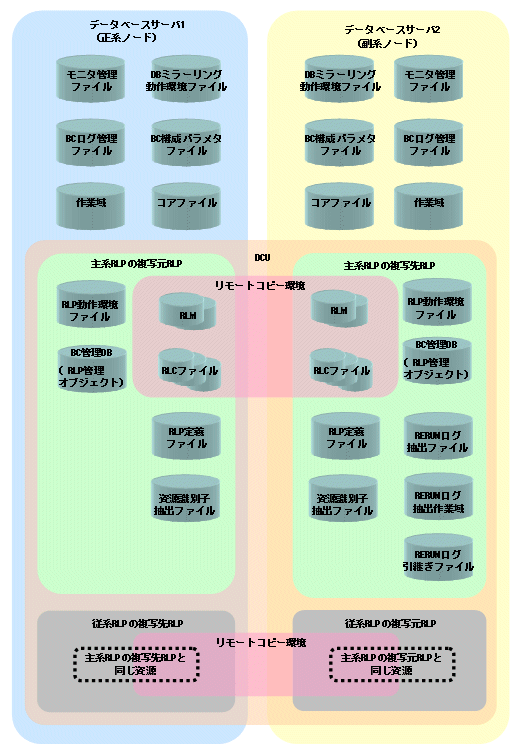

図1.2 Mirroring Controllerのファイル構成

Mirroring Controllerで使用するファイルについて、以下に説明します。

システム単位のファイル

システム単位で使用するファイルについて、以下の表に示します。

表1.3 システム単位のファイル
ファイル	個数	ファイルの配置先	ファイルの種別
DBミラーリング動作環境ファイル	1	“/opt/FJSVsymdx/etc/”のディレクトリ配下	UNIX系ファイル
モニタ管理ファイル	10	任意のディレクトリ DBミラーリング動作環境ファイルで指定	UNIX系ファイル
BC構成パラメタファイル	1	任意のディレクトリ Symfoware ServerのRDB構成パラメタファイルで指定	UNIX系ファイル
BCログ管理ファイル	1	任意のディレクトリ BC構成パラメタファイルで指定	ローデバイスまたは UNIX系ファイル
コアファイル	1	任意のディレクトリ DBミラーリング動作環境ファイルで指定	UNIX系ファイル
作業域	1	任意のディレクトリデータベースのアンロード／ロード処理コマンドで指定	UNIX系ファイル

DCUのファイル

DCUは、主系RLPおよび従系RLPの2つのRLPで構成され、それぞれのRLPは、複写元RLPおよび複写先RLPで構成されています。
複写元RLPおよび複写先RLPで使用するファイルについて、以下の表に示します。

表1.4 RLP単位のファイル
ファイル	個数	ファイルの配置先	ファイルの種別	複写元RLP	複写先RLP
RLP動作環境ファイル	1	任意のディレクトリ BC構成パラメタファイルで指定	UNIX系ファイル	○	○
BC管理DB (RLP管理オブジェクト) (注)	1	任意のディレクトリ RLP定義ファイルで指定	ローデバイスまたは UNIX系ファイル	○	○
RLP定義ファイル	1	任意のディレクトリセットアップスクリプトまたはRECテンプレート作成シェルスクリプトで指定	UNIX系ファイル	○	○
RLM	2	RLP定義ファイルで指定	ローデバイス	○	○
RLCファイル	3以上64以下	RLP定義ファイルで指定	ローデバイス	○	○
RERUNログ抽出ファイル	1	任意のディレクトリ RLP動作環境ファイルで指定	UNIX系ファイル	－	○
RERUNログ抽出作業域	複数	任意のディレクトリ RLP動作環境ファイルで指定	UNIX系ファイル	－	○
RERUNログ引継ぎファイル	1	任意のディレクトリ RLP動作環境ファイルで指定	ローデバイスまたは UNIX系ファイル	－	○
資源識別子抽出ファイル	1	任意のディレクトリ rdbbcmapコマンドで指定	UNIX系ファイル	○	○

○：必要
－：不要

注）BC管理DBは、RLP管理オブジェクトとRLP管理スキーマから構成されています。
RLP管理オブジェクトは、Symfoware/RDBの表およびインデックスです。
このため、他のSymfoware/RDBの表およびインデックスと同様に、RLP管理オブジェクトの格納先としてローデバイスまたはUNIX系ファイルに作成したデータベーススペースが必要です。
なお、RLP管理オブジェクトを格納するローデバイスまたはUNIX系ファイルは、RLP単位に必要です。
BC管理DBの詳細については、“Mirroring Controller 運用ガイド”の“BC管理DBの運用”を参照してください。

注意

Mirroring Controllerでは、ネットワークファイル(NFSなど)は未サポートです。

参照

DCUについては、“付録J DCUについて”を参照してください。
ファイルの配置については、“付録C ディスク配置”を参照してください。
