アプリケーションサーバの設計について説明します。
利用者業務は、データベースサーバにアクセスする場合、Connection Managerを利用して接続します。
DBミラーリングシステムでは、データベースサーバをフェイルオーバ運用（1:1運用待機型の構成）として構築しています。そのため、Connection Managerのシステム構成は、フェイルオーバ運用の構成にしてください。
このようにすることで、アプリケーションは正系ノードのデータベースに自動的に接続されます。
本項では設計に関する注意事項を説明します。
コネクション自動切替え機能は、プレコネクション切替え方式を利用します。
DBミラーリングシステムのノードごとのデータベースサーバの状態を、Connection Managerのマニュアル内のフェイルオーバ運用で説明している状態と、以下のように対応させてください。
データベースサーバの状態 | Connection Managerでの状態 |
|---|---|
正系ノードのサービス中(注) | 運用系 |
副系ノードのサービス中(注) | 待機系 |
上記以外 | 接続不可 |
注)各ノードの状態の詳細は、“付録M DBミラーリングシステムの状態遷移”を参照してください。
正系ノード、副系ノードのデータベースのRDBシステム名は、それぞれ別の名前にします。このとき、Connection ManagerのAPC動作環境ファイルで指定するRDBシステム名は、運用開始時に正系ノードとして運用を行うRDBシステム名を指定してください。

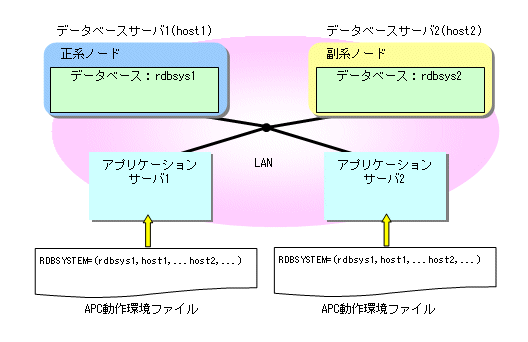

以下にデータベースサーバ1(host1)を正系ノードで運用する場合の例を示します。
参照
Connection Managerの詳細については、“Connection Manager ユーザーズガイド”を参照してください。

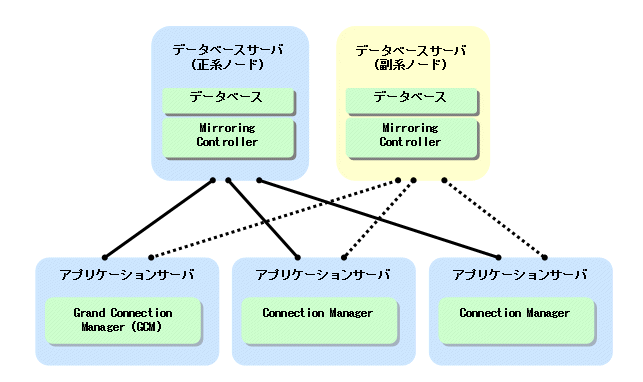

Mirroring Controllerを使用して、ノード間の通信異常時、または正系ノードのノードダウンおよびスローダウン時の自動ノード切替えを行う場合に必要となるConnection Manager(GCM:Grand Connection Manager)を決定します。
GCMに関する定義は、DBミラーリング動作環境ファイルのGCM_FAILOVERパラメタおよびGCM_ADDRESSパラメタに指定します。
GCMとするConnection Managerが動作していない場合、正系ノードがノードダウンしても、自動ノード切替えを行いません。このため、可用性の高いアプリケーションサーバ上のConnection ManagerをGCMとするようにしてください。
注意
GCMとするConnection Managerは、クラスタ運用ができません。
ポイント
アプリケーションサーバを設置しない構成の場合、データベースサーバとは別に監査サーバを設置し、そのサーバにGCMをセットアップしてください。
参照
DBミラーリング動作環境ファイルについては、“D.1 DBミラーリング動作環境ファイルの編集”を参照してください。
アプリケーション作成時の注意事項は、“Connection Manager ユーザーズガイド”を参照してください。
