2.3.7 自動運用プロセスの概要

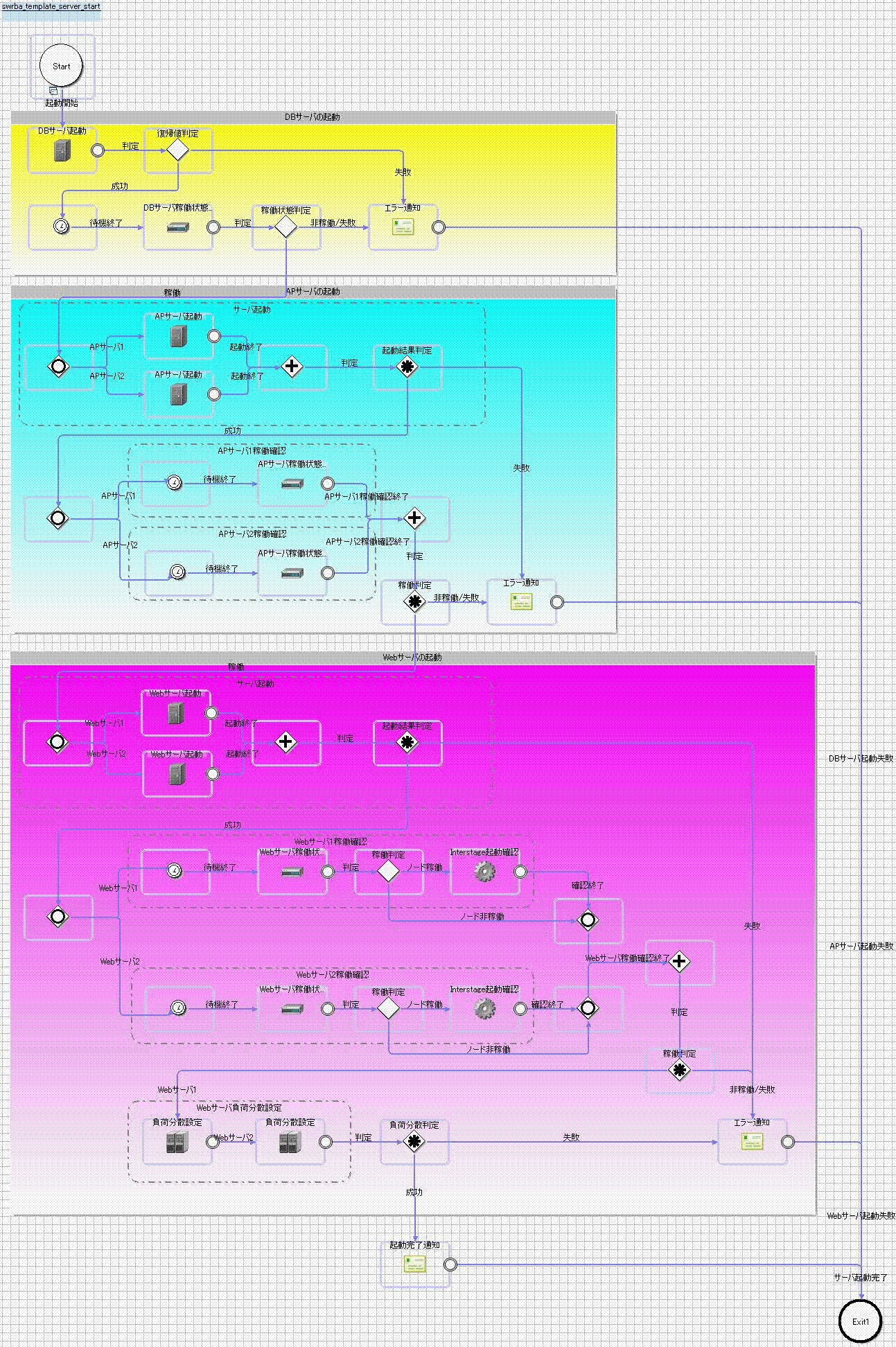

Web3階層システムの起動テンプレートでは、システムを起動するために、以下の順番で処理します。

DBサーバを起動します。
DBサーバの起動に失敗した場合は、エラー通知をメール送信後、起動を終了します。
DBサーバの稼働確認まで待機します。
DBサーバの稼働確認をします。
DBサーバが非稼働である場合、または稼働確認が失敗した場合、エラー通知をメール送信後、起動を終了します。
APサーバを起動します。
APサーバの起動に失敗した場合は、エラー通知をメール送信後、起動を終了します。
APサーバの稼働確認まで待機します。
APサーバの稼働確認をします。
APサーバが非稼働である場合、または稼働確認が失敗した場合、エラー通知をメール送信後、起動を終了します。
Webサーバを起動します。
Webサーバの起動に失敗した場合は、エラー通知をメール送信後、起動を終了します。
Webサーバの稼働確認まで待機します。
Webサーバの稼働確認をします。
Webサーバが非稼働である場合、または稼働確認が失敗した場合、エラー通知をメール送信後、起動を終了します。
WebサーバのInterstageサービスの起動確認をします。Interstageサービスが起動されていない場合、またはInterstageサービスの起動確認が失敗した場合、エラー通知をメール送信後、起動を終了します。
Webサーバを負荷分散対象に組み込みます。組込みに失敗した場合は、エラー通知をメール送信後、起動を終了します。
起動完了通知をメール送信します。

自動運用プロセスは運用に応じて、変更を行ってください。

稼働確認待機の時間
操作対象のAPサーバ、またはWebサーバの追加

自動運用プロセスは、以下に示す運用操作部品が配置されています。

表2.51 運用操作部品の配置
名前	使用する運用操作部品名	使用目的
DBサーバ起動	サーバを起動する	DBサーバを起動します。
DBサーバ稼働状態確認	ノードの稼動状態を確認する	DBサーバの稼働状態を確認します。
APサーバ起動	サーバを起動する	APサーバを起動します。
APサーバ稼働状態確認	ノードの稼動状態を確認する	APサーバの稼働状態を確認します。
Webサーバ起動	サーバを起動する	Webサーバを起動します。
Webサーバ稼働状態確認	ノードの稼動状態を確認する	Webサーバの稼働状態を確認します。
Interstage起動確認	サービス/プロセスの起動を確認する	WebサーバのInterstageサービスの起動を確認します。
負荷分散設定	負荷分散の対象へ組み込む	Webサーバを負荷分散の対象へ組み込みます。
起動完了通知	メールを送信する	サーバ起動の完了通知をメール送信します。
エラー通知	メールを送信する	サーバ起動のエラー通知をメール送信します。

2.3.7.1.2 自動運用プロセスに設定されている入力値の変更

自動運用プロセスの以下の設定が必要です。

ユーザ定義属性
運用操作部品の入力情報
Delayノードのタイマー値

ユーザ定義属性

自動運用プロセスのユーザ定義属性に値の設定が必要です。以下に従い値を入力してください。

表2.52 自動運用プロセスのユーザ定義属性
ユーザ定義属性名	入力値	用途
dbserver_hostname	DBサーバのホスト名またはIPアドレス	DBサーバ起動/DBサーバ稼働状態確認を行う運用操作部品のhostnameパラメーターの値として使用
apserver1_hostname	APサーバのホスト名またはIPアドレス	APサーバ起動/APサーバ稼働状態確認を行う運用操作部品のhostnameパラメーターの値として使用
apserver2_hostname	APサーバのホスト名またはIPアドレス	APサーバ起動/APサーバ稼働状態確認を行う運用操作部品のhostnameパラメーターの値として使用
webserver1_hostname	Webサーバのホスト名またはIPアドレス	以下の値として使用。 Webサーバ起動/Webサーバ稼働状態確認を行う運用操作部品のhostnameパラメーター負荷分散設定を行う運用操作部品のlbhostnameパラメーター Interstageサービスの起動確認を行う運用操作部品のhostnameパラメーター
webserver2_hostname	Webサーバのホスト名またはIPアドレス
isa_servicename	WebサーバのInterstageサービスのサービス名初期値として"FJapache"を設定しています。必要に応じて変更してください。	Interstageサービスの起動確認を行う運用操作部品のserviceパラメーター値として使用
isa_processname	WebサーバのInterstageサービスのプロセス名初期値として"ihsrlog"を設定しています。必要に応じて変更してください。	Interstageサービスの起動確認を行う運用操作部品のprocessパラメーター値として使用
ipcom_hostname	負荷分散を行うIPCOMの運用管理用ネットワークに設定されているホスト名またはIPアドレス	負荷分散設定を行う運用操作部品のhostnameパラメーター値として使用
smtp_server	送信メール(SMTP)サーバのホスト名またはIPアドレス	起動完了通知/エラー通知をメール送信する運用操作部品のhostnameパラメーターの値として使用
from_address	起動完了通知/エラー通知メールの送信元アドレス	起動完了通知/エラー通知をメール送信する運用操作部品のfromaddressパラメーターの値として使用
to_address	起動完了通知/エラー通知メールの送信先アドレス	起動完了通知/エラー通知をメール送信する運用操作部品のtoaddressパラメーターの値として使用
manager_server	送信するメール本文内に記述するWebコンソールのURLのホスト名	起動完了通知/エラー通知をメール送信する運用操作部品のtextパラメーターの値において、WebコンソールのURLの記述として使用

運用操作部品の入力情報

以下の運用操作部品の入力情報に対して、必要に応じてパラメーターに値を設定してください。

起動完了通知
エラー通知

以下に従い、パラメーターの値を入力してください。

表2.53 運用操作部品の入力情報
運用操作部品名	パラメーター名	入力値
起動完了通知	smtpusername (注)	送信メール(SMTP)サーバのホストへSMTP認証を行うユーザー名
起動完了通知	smtppassword (注)	送信メール(SMTP)サーバのホストへSMTP認証を行うユーザーのパスワード
エラー通知	smtpusername (注)	送信メール(SMTP)サーバのホストへSMTP認証を行うユーザー名
エラー通知	smtppassword (注)	送信メール(SMTP)サーバのホストへSMTP認証を行うユーザーのパスワード

注)
メール送信時にSMTPサーバへの認証が必要な環境の場合に、設定してください。

Delayノードのタイマー値

Delayノードのタイマーに対して、必要に応じて待機時間の設定をしてください。設定内容を以下に示します。

表2.54 タイマーの設定情報
名前	タイマー名	設定値
DBサーバ稼働確認待機	wait_db_server	サーバ起動後からサーバ稼働確認を行うまでに待機する時間。デフォルトでは5分が設定されています。
APサーバ稼働確認待機	wait_ap1_server
APサーバ稼働確認待機	wait_ap2_server
Webサーバ稼働確認待機	wait_web1_server
Webサーバ稼働確認待機	wait_web2_server

参照

自動運用プロセスの変更方法については第2章テンプレート“Systemwalker Runbook Automation Studio利用ガイド”を参照してください。

2.3.7.2 Web3階層システムを停止する

Web3階層システムの起動／停止テンプレートで提供するWeb3階層システムを停止する自動運用プロセスの以下の項目について説明します。

処理概要
自動運用プロセスに設定されている入力値の変更

2.3.7.2.1 処理概要

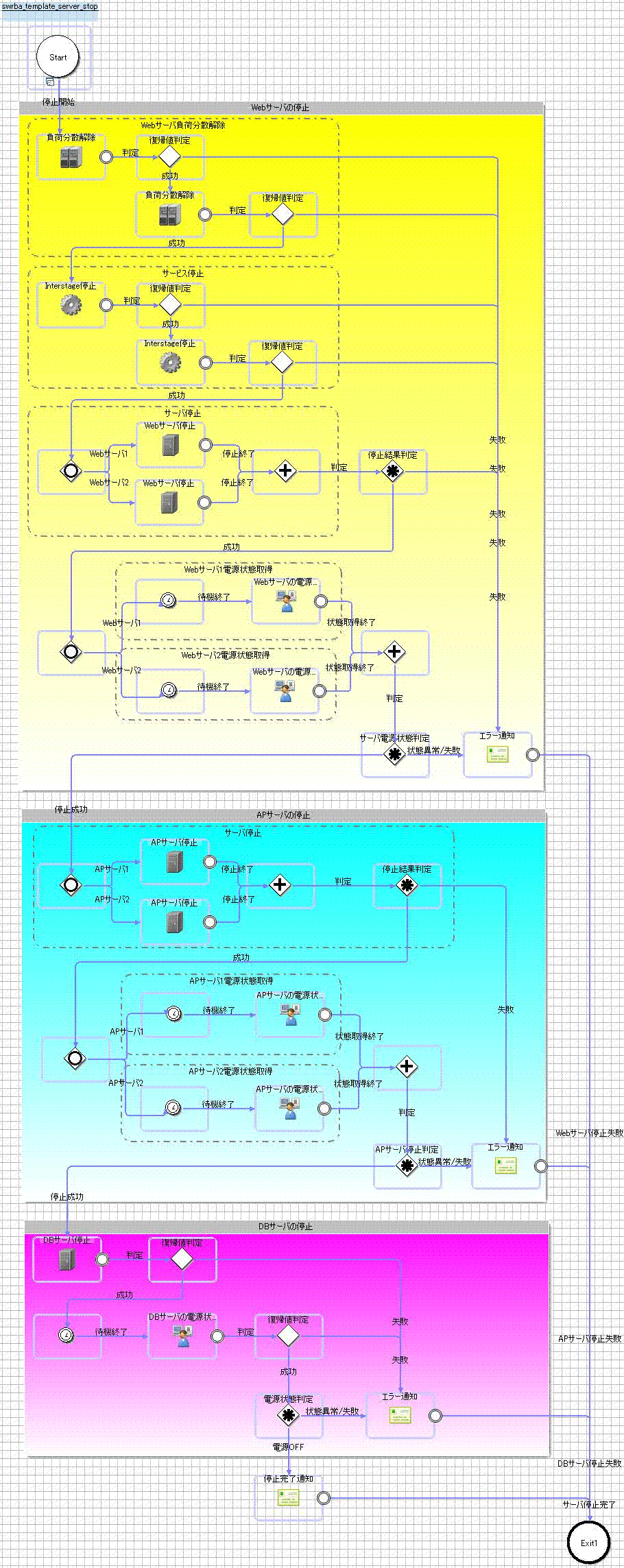

Web3階層システムの停止テンプレートでは、システムを停止するために、以下の順番で処理します。

Webサーバの負荷分散解除を行います。負荷分散解除に失敗した場合、エラー通知をメール送信後、停止を終了します。
WebサーバのInterstageサービスを停止します。サービス停止に失敗した場合、エラー通知をメール送信後、停止を終了します。
Webサーバを停止します。
Webサーバの停止に失敗した場合は、エラー通知をメール送信後、停止を終了します。
Webサーバの停止確認まで待機します。
Webサーバの電源状態を取得します。
Webサーバの電源がオンである場合、または電源状態取得が失敗した場合、エラー通知をメール送信後、停止を終了します。
APサーバを停止します。
APサーバの停止に失敗した場合は、エラー通知をメール送信後、停止を終了します。
APサーバの停止確認まで待機します。
APサーバの電源状態を取得します。
APサーバの電源がオンである場合、または電源状態取得が失敗した場合、エラー通知をメール送信後、停止を終了します。
DBサーバを停止します。
DBサーバの停止に失敗した場合は、エラー通知をメール送信後、停止を終了します。
DBサーバの停止確認まで待機します。
DBサーバの電源状態を取得します。
DBサーバの電源がオンである場合、または電源状態取得が失敗した場合、エラー通知をメール送信後、停止を終了します。
停止完了通知をメール送信します。
