ServerView Resource Coordinator VE 導入ガイド

2.1 RCコンソール

ここでは、本製品で表示される画面の構成について説明します。

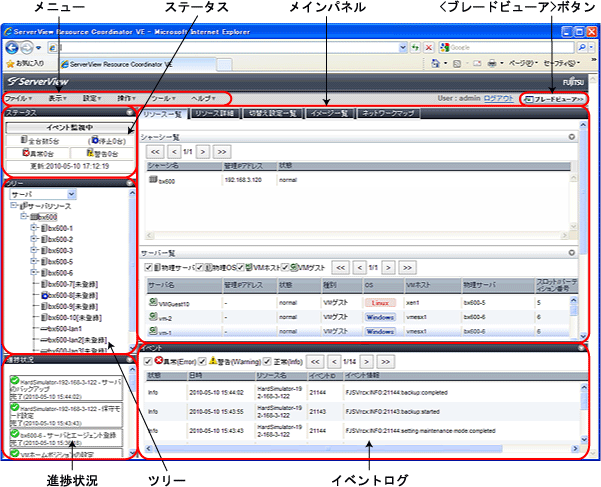

図2.1 RCコンソール

メニュー

本製品に対する操作は、メニューバーに表示されているメニューまたはポップアップメニューから行います。

ステータス

管理対象サーバの状態が表示されます。
管理対象サーバで警告または異常イベントが発生すると、監視状況エリアが点滅します。

ツリー

ツリーの種類を切り替えることで、以下の5種類のツリーを選択できます。

サーバリソース

以下のリソースの状態がツリー構造で表示されます。リソースアイコンに状態アイコンが表示されます。

  • シャーシ

  • サーバ

  • 物理OS

  • VMホスト

  • VMゲスト

  • LANスイッチ

ネットワークリソース

以下のリソースの状態がツリー構造で表示されます。リソースアイコンに状態アイコンが表示されます。

  • LANスイッチ(LANスイッチブレードを除く)

電力監視デバイス

以下の電力監視デバイスがツリー構造で表示されます。

  • PDU

  • UPS

管理製品

本製品が連携する以下の管理製品がツリー構造で表示されます。リソースアイコンに状態アイコンが表示されます。

  • 管理製品(vCenter Server)

  • 管理製品(SCVMM)

  • 管理製品(VIOM)

VLAN

VLAN IDを選択することで、そのVLAN IDが設定されている以下のリソースが表示されます。

  • シャーシ

  • サーバ

  • VMホスト

  • VMゲスト

  • LANスイッチ

  • NIC

  • LANスイッチポート

メインパネル

ツリーで選択したリソースの情報が表示されます。

  • リソース一覧

    ツリーでリソースを選択した場合、関連するリソースの情報が表示されます。

  • リソース詳細

    ツリーでリソースを選択した場合、またはリソース一覧でリソースをダブルクリックした場合に、リソースの詳細な情報が表示されます。

  • 切替え設定一覧

    ツリーでリソースを選択した場合、選択したリソースの予備サーバ情報が表示されます。

  • イメージ一覧

    システムイメージとクローニングマスタの情報が表示されます。

  • ネットワークマップ

    登録されているリソースのネットワーク構成が表示されます。

進捗状況

操作の進捗状況と完了した操作の処理結果が表示されます。

イベントログ

発生したイベントの情報が表示されます。
管理対象のリソースで、発生したイベントの履歴が一覧で表示されます。

<ブレードビューア>ボタン

ブレードビューアに切り替えられます。
管理対象サーバとしてPRIMERGY BXシリーズが登録されている場合だけ、ブレードの操作画面として利用できます。
