4.1.1 概要

Systemwalker Service Quality Coordinator ダッシュボードテンプレートでは、以下の情報を監視するためのビューを提供しています。

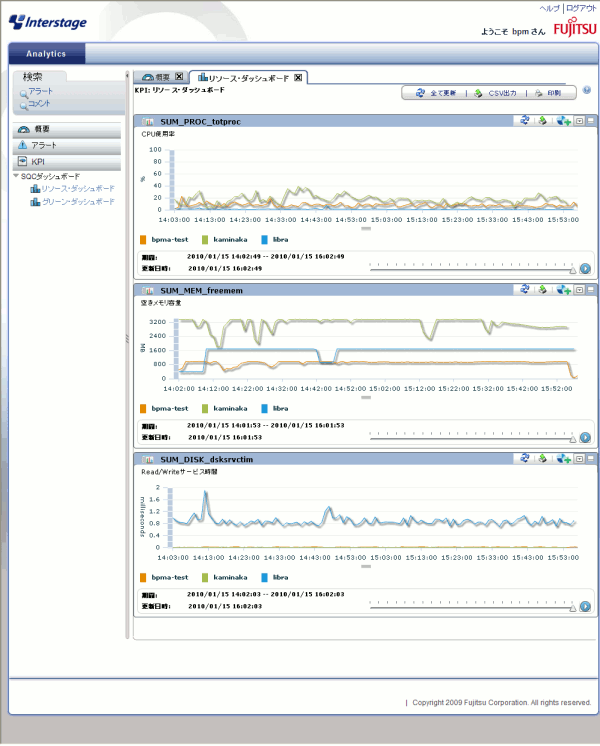

リソース・ダッシュボード

リソース情報(CPU/メモリ/ディスク)を監視するためのビューです。

グラフタイトル	表示データ	表示期間	備考
SUM_PROC_totproc	レコード名：SUM_PROC フィールド名：totproc	2時間	システム名単位に表示
SUM_MEM_freemem	レコード名：SUM_MEM フィールド名：freemem	2時間	システム名単位に表示
SUM_DISK_dsksrvctim	レコード名：SUM_DISK フィールド名：dsksrvctim	2時間	システム名単位に表示

注意

収集間隔が異なるAgentの情報(Agentをインストールしたサーバの情報とインストールレス型Agentで監視するサーバの情報など)を1つの折れ線グラフに表示させると、収集間隔が大きいAgentのグラフが途切れて見えなくなります。

同一のグラフに収集間隔が異なるAgentの情報を表示させる場合は、モニタリングデザイナの[チャートの設定]-[オプション]のプロット量の補正機能を使用して、プロット間隔を収集間隔が最大のものと合わせてください。

例：テンプレートとして用意しているSUM_PROC_totprocの場合

インストール型Agent:1分間隔

インストールレス型Agent:5分間隔

表示期間：2時間

上記の条件の場合は、「プロット量の補正」の「項目のプロット上限」の値を24に設定してください

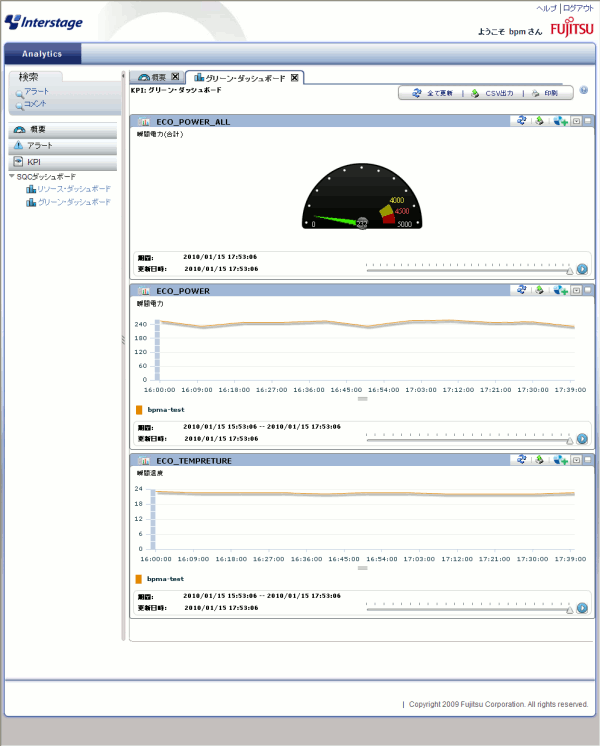

グリーン・ダッシュボード

消費電力/マシンの温度を監視するためのビューです。

グラフタイトル	表示データ	表示期間	備考
ECO_POWER_ALL	レコード名：ECO_POWER フィールド名：power	最新の値	システム全体の総和最大値：5000(デフォルト)※１
ECO_POWER	レコード名：ECO_POWER フィールド名：power	2時間	リソースID単位に表示
ECO_TEMPERATURE	レコード名：ECO_TEMPERATURE フィールド名：temperature	2時間	リソースID単位に表示

※１：運用環境にあわせて変更してください。

用意されているビュー以外の情報を監視する場合は、「4.1.3 ダッシュボードテンプレートのカスタマイズ」を参照し、テンプレートをカスタマイズしてください。
