Systemwalker Service Quality Coordinator 使用手引書(ダッシュボード編)

1.2 システム構成

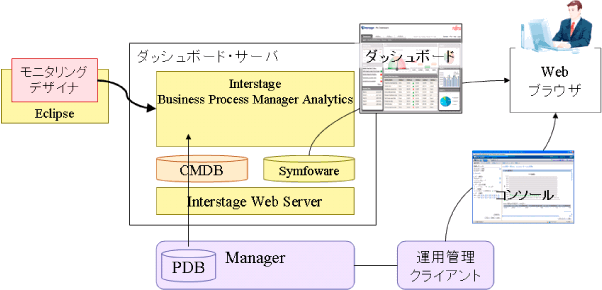

ここでは、ダッシュボードを利用するためのシステム構成について説明します。

ダッシュボードは、大きく以下の2つのコンポーネントから構成されます。

ダッシュボードサーバ

ダッシュボードが動作するための仕組みを提供します。マネージャが動作するサーバ上で動作させることも可能です。

モニタリングデザイナ

ダッシュボードを作成、カスタマイズするための仕組みを提供します。運用管理クライアントと同じサーバ上で動作させることができます。

ダッシュボードサーバは、以下の製品で構成されます。これらの製品は、すべて本製品に同梱しています。

• Interstage Business Process Manager Analytics V11.0

• Interstage Web Server V9.1.0

• Symfoware Server Enterprise Edition V9.1.1(Windows)
  Symfoware Server Enterprise Edition V9.1.0(Solaris/Linux)




モニタリングデザイナは、以下で構成されます。

• Interstage Business Process Manager Analytics V11 クライアント

• Eclipse 3.4.1 + GEF 3.4.1

• Adobe Flash Player 10.0.12以降

ただし、Eclipseについては、本製品には同梱されていません。Eclipseのサイトから入手してください。

なお、ダッシュボードの表示に利用できるWebブラウザは以下のとおりです。

• Microsoft Internet Explorer 6.0 (Service Pack 1)

• Microsoft Internet Explorer 7.0

• Microsoft Internet Explorer 8.0

注意

ダッシュボードを表示するにはWebブラウザを実行するマシンにAdobe Flash Player 10.0.12以降がインストールされている必要があります。
