4.2.3 ボリュームペアの参照

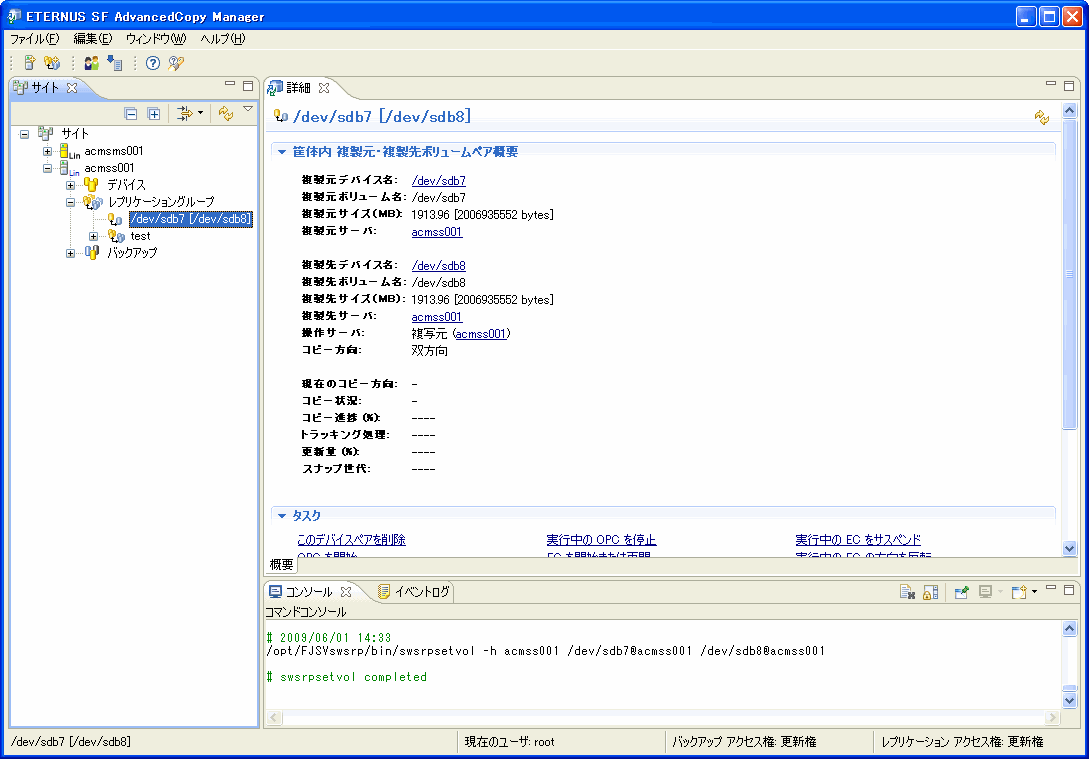

サイトビューもしくは詳細ビューで複製元・複製先ボリュームペアの情報を選択することにより、ボリュームペアの詳細情報が詳細ビューに表示されます。

詳細ビューには3つの情報が表示されます。

筐体内複製元・複製先ボリュームペア概要
タスクペイン
同じ複製元ボリュームを共有する複製元ボリューム

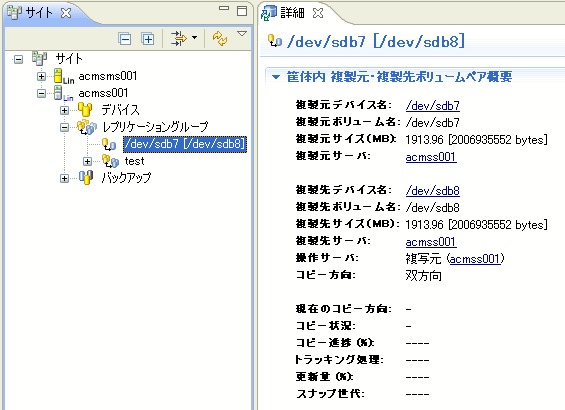

[筐体内複写元/複写先ボリュームペア概要]フォーム

ボリュームペアの詳細情報が表示されます。

ボリュームペアのタイプ(EC/OPCまたはREC)によって、以下の情報が表示されます。

表4.5 [筐体内ボリュームペアの詳細情報]の表示項目
表示項目名	表示内容
複製元デバイス名	複製元デバイス名を表示します。
複製元ボリューム名	複製元ボリューム名を表示します。
複製元サイズ(MB)	複製元ボリュームサイズを表示します。 VxVMの論理ボリュームの場合は、実際に複製を行う領域のサイズを表示します。
複製元サーバ	複製元ボリュームを管理しているサーバ名を表示します。ホストサーバの詳細ページへのハイパーリンクとして表示します。
複製先デバイス名	複製先デバイス名を表示します。
複製先ボリューム名	複製先ボリューム名を表示します。
複製先サイズ(MB)	複製先ボリュームサイズを表示します。 VxVMの論理ボリュームの場合は、実際に複製を行う領域のサイズを表示します。
複製先サーバ	複製先ボリュームを管理しているサーバ名を表示します。
操作サーバ	複製ボリューム(ペア)の操作サーバを表示します。複製元:複製元サーバが操作サーバです。複製先:複製先サーバが操作サーバです。双方:複製元サーバおよび複製先サーバが操作サーバです。
コピー方向	実行可能なコピー方向を表示します。一方向:複写元から複写先への一方向コピーのみ可能です。双方向:双方向コピーが可能です。
現在のコピー方向	コピー実行中の現在のコピー方向を表示します。前方向:複製元サーバから複製先サーバへのコピー中です。逆方向:複製先サーバから複製元サーバへのコピー中です。 ----:複製未実施です。
コピー状況	実行状態を表示します。 ----:複製未実施です。 Synchronous:全面コピー、または差分コピー中です。 Equivalent:等価性維持状態です。 Replicated:複製確立状態です。 copy-on-write:SnapOPC処理中です。 copy-on-write(active):SnapOPC+処理中です(最新のスナップ世代)。 copy-on-write(inactive):SnapOPC+処理中です(過去のスナップ世代)。 Failed:エラーサスペンド状態です。 Halt:ハードサスペンド状態です。 Snapshot:スナップショット処理中です。 ?????:コピー状況の取得に失敗しました。 gds-error:GDSによるコピーが異常終了しています。
コピー進捗(%)	複製進捗率をパーセント(%)で表示します。複製未実施またはSnapOPC中の場合は"----"を表示します。
トラッキング処理	実行状態を表示します。 On: トラッキング処理中です。 Off: トラッキング処理中ではありません。 ----:スナップショット処理中ではありません。
更新量(%)	以下のいずれかに該当する場合、前回の複写作成後の更新済みデータ量をパーセンテージ(%)で表示します。 Status欄が"----"かつTrk欄が"on"のとき(すなわち、トラッキング中かつ物理コピーが実施されていないとき) Status欄が"copy-on-write"のとき(すなわち、SnapOPCが実施されているとき) 上記以外の場合は、"----"で表示します。 GDS Snapshot連携の場合は、常に"----"となります。
スナップ世代	SnapOPC+の場合、スナップ世代番号(1～8)を表示します。 SnapOPC+以外の場合、"----"を表示します。スナップ世代番号は、1が最も古く、数が増えるごとに最新の世代になります。
リモート等価性コピーが実行中の場合、次の追加情報が表示されます。
転送モード	筐体間同期処理の転送モードを表示します。 Synchronous:同期モードです。 Asynchronous:非同期モードです。 Stack:Stackモードです。 Consistency:Consistencyモードです。 ----:筐体間で同期型の複製(REC)を行っていません。
Recoveryモード	筐体間同期処理のRecoveryモードを表示します。 Automatic:Automatic Recoveryモードです。 Manual:Manual Recoveryモードです。 ----:筐体間で同期型の複製(REC)を行っていません。
Splitモード	筐体間同期処理のSplitモードを表示します。 Automatic:Automatic Splitモードです。 Manual:Manual Splitモードです。 ----:筐体間で同期型の複製(REC)を、同期モードで行っていません。

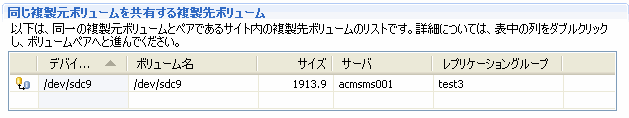

[同じ複製元ボリュームを共有する複製元ボリューム]フォーム

[同じ複製元ボリュームを共有する複製元ボリューム]フォームでは、選択したボリュームペアの複製元ボリュームとペアとなっている他の複製先ボリュームのリストが表示されます。

表4.6 [同じ複製元ボリュームを共有する複製元ボリューム]の表示項目
表示項目名	表示内容
デバイス名	複製先デバイス名を表示します。
ボリューム名	複製先ボリューム名を表示します。
サイズ	複製先ボリュームサイズを表示します。
サーバ	複製先ボリュームを管理しているサーバ名を表示します。
レプリケーショングループ	レプリケーショングループ名を表示します。グループに入ってない場合は"-"と表示します。

表内の情報をダブルクリックすることにより、サイトビューおよび詳細ビューともに選択した複製情報の情報に切り替わります。

また、右クリックすることにより、選択した複製情報に関連するコンテキストメニューが表示されます。
