サイト内に存在する複製ボリューム情報(レプリケーショングループ、および複製元・複製先のボリュームペア)情報の表示は、以下の手順で実施します。

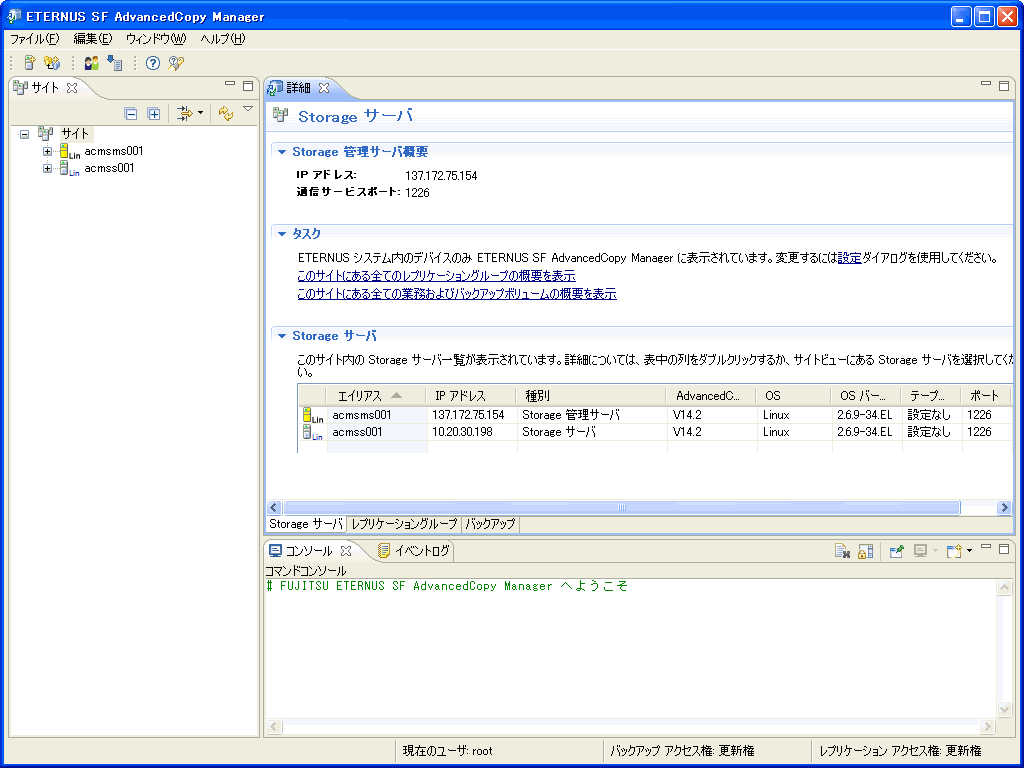

サイトビューの[サイト]アイコンを選択すると、詳細ビューにそのサイトに関連するStorage管理サーバとStorageサーバの情報が表示されます。
詳細ビュー下部にある[レプリケーショングループ]タブを選択すると、詳細ビューに以下の情報が表示されます。
タスクペイン
フォーム
筐体内レプリケーショングループ
筐体間レプリケーショングループ
[筐体内レプリケーショングループ]および[筐体間レプリケーショングループ]フォーム
筐体内および筐体間のレプリケーショングループ一覧が表示されます。
レプリケーショングループ一覧に表示される項目は、以下のとおりです。
表示項目名 | 説明 |
---|---|
名前 | 以下のいずれかを表示します。 レプリケーショングループ名 ボリュームペア名(複製元ボリューム名[複製先ボリューム名]) |
複製元サーバ | 複製元ボリュームを管理しているサーバ名を表示します。 |
複製先サーバ | 複製先ボリュームを管理しているサーバ名を表示します。 |
操作サーバ | 操作サーバを表示します。 |
コピー方向 | コピーが実行可能な方向を表示します。 |
