ETERNUS SF Disk Space Monitor ユーザーズガイド

7.2 画面構成

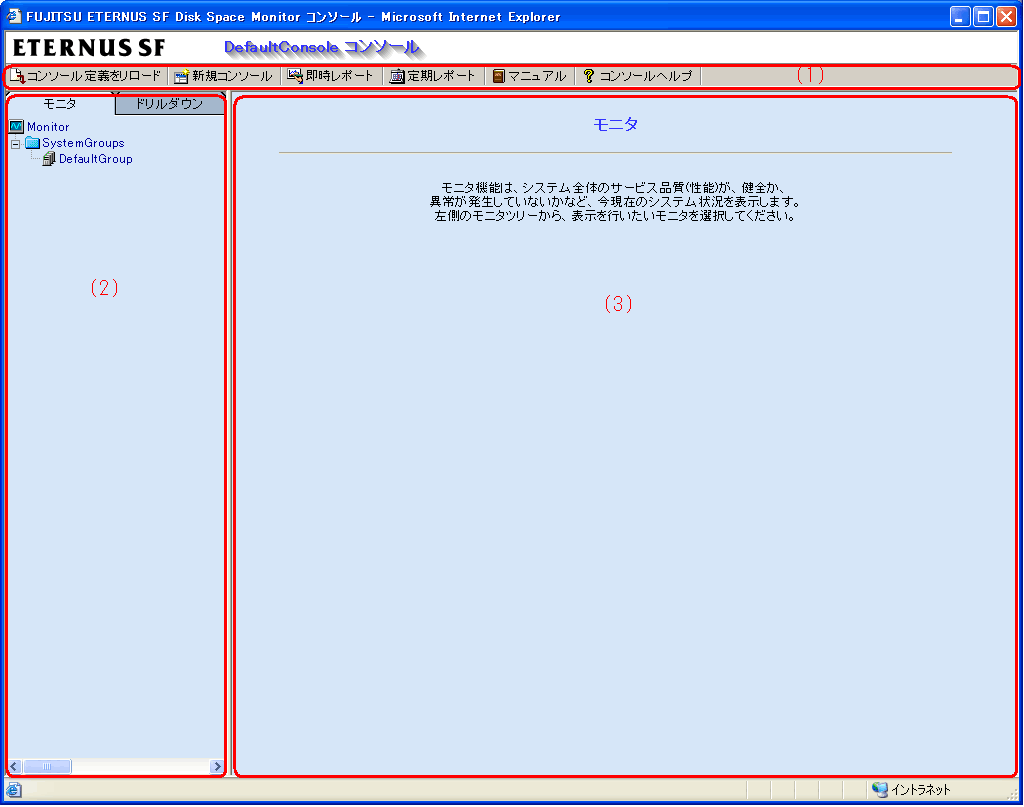

起動すると以下のコンソール画面が表示されます。

コンソールは、以下から構成されます。

項番	構成要素	説明
(1)	ツールバー	以下のメニューがあります。 コンソール定義をリロード コンソール定義のリロードを行います。 新規コンソール 新しくコンソールを開きます。 即時レポート 即時レポート画面を開きます。 定期レポート 定期レポート画面を開きます。 マニュアル ユーザーズガイド(本マニュアル)を開きます。 コンソールヘルプ ユーザーズガイドのコンソール使用手引部分(本章)を直接開きます。
(2)	ツリー表示域	モニタ表示またはドリルダウン表示の対象の構成がツリー形式で表示されます。 2つの表示機能は、タブにより切り替えることができます。 コンソールを開いた初期段階では、モニタ表示が選択されています。
(3)	コンテンツ表示域	ツリーのノード選択により、モニタまたはドリルダウンの各コンテンツが表示されます。

コンソールでは、モニタ表示とドリルダウン表示の2つの表示機能が用意されています。

以降、表示機能別に説明します。
