ノードの位置を合わせる方法を説明します。
プロセス定義エディタで、位置合わせをするノードを選択します。[Shift]キーまたは[Ctrl]キーを押したまま、対象となる複数のノードを選択してください。
ノードの位置合わせの基準となる場所に応じて、ツールバーで以下のいずれかのボタンをクリックします。
ボタン | 説明 |
|---|---|
| 最後に選択したエレメントの左端に位置合わせします。(左揃え) |
| 各エレメントの中心線を合わせて垂直方向に位置合わせします。(中央揃え) |
| 最後に選択したエレメントの右端に位置合わせします。(右揃え) |
| 最後に選択したエレメントの上端に位置合わせします。(上揃え) |
| 各エレメントの中心線を合わせて水平方向に位置合わせします。(中央揃え) |
| 最後に選択したエレメントの下端に位置合わせします。(下揃え) |
例

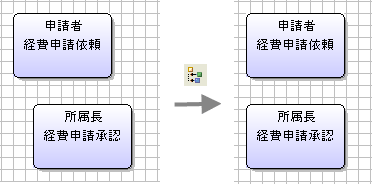

以下の例では、2つのノードを左端で位置合わせしています。
図8.3 ノードの左端での位置合わせ
ノード、スイムレーン、グループの位置を合わせることもできます。位置合わせするノード、スイムレーン、グループを選択し、ツールバーの整列ボタンのどれかをクリックします。スイムレーンの使用方法については、「8.4 スイムレーンの追加と編集」を参照してください。グループの使用方法については、「8.5 グループの追加と編集」を参照してください。
