SystemwalkerService Catalog Manager V14g 導入ガイド

1.1 インストールするシステムの構成

Systemwalker Service Catalog Managerをインストールするサーバ

Systemwalker Service Catalog Managerをインストールするサーバには、以下の2種類があります。

• 管理サーバ

  サービス仕様を一元管理するサーバです。管理サーバ上でサービス仕様の作成や公開を行います。また、管理対象サーバにサービス仕様で設定した仮想イメージを自動配備します。

• 管理対象サーバ

  プライベートクラウド上で動作するサーバです。Systemwalker Service Catalog Managerに同梱されているSystemwalker Service Quality CoordinatorのAgentが配備されます。Agentを利用してサービスの利用状況として集めた課金基礎情報を管理サーバに通知します。

Systemwalker Service Catalog Managerのソフトウェア構成

Systemwalker Service Catalog Managerは、以下のソフトウェアより構成されます。

機能	説明
サービスカタログ管理	サービスカタログを管理します。 サービスカタログとは、利用者に提供するサービス仕様をまとめたものです。
Systemwalker Service Quality Coordinator	ICTシステムの利用状況やリソース（CPU、メモリなど）の情報を収集して、リアルタイムに可視化します。
Interstage Interaction Manager	ポータル機能を使用して、1つのポータル画面から、サービスカタログ管理やICTシステムの利用状況の画面を表示します。
Interstage Application Server Enterprise Edition	サービスカタログ管理の実行環境（JavaEEコンテナ、JDK5）として使用します。
Symfoware Server Enterprise Edition	Interstage Interaction Managerのポータル機能の管理情報を格納するデータベースです。
Interstage Business Process Manager Analytics	Systemwalker Service Quality Coordinatorのダッシュボード機能を使用する場合にインストールします。ダッシュボード機能については、“付録A ダッシュボード機能について”を参照してください。
Configuration Management DataBase	Systemwalker Service Quality Coordinatorのダッシュボード機能を使用する場合にインストールします。 Interstage Business Process Manager Analyticsが対象とする情報をRDBに転送します。 ダッシュボード機能については、“付録A ダッシュボード機能について”を参照してください。

以下に各ソフトウェアの構成を示します。

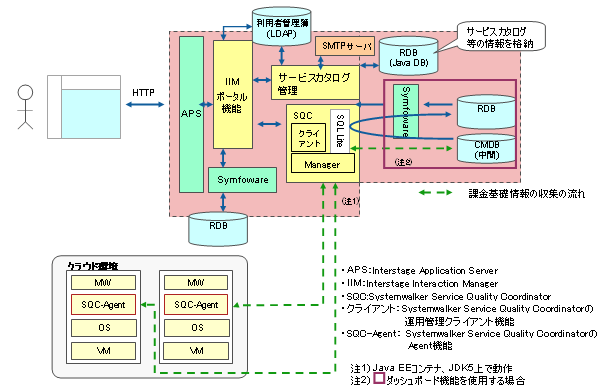

図1.1 ソフトウェアの構成
