31.7.2 NDBのパス選択

抽出元データベースがNDBの場合、上位階層のレコードを含めて連携対象にできます。
NDBのパス選択の操作は、レコード確定後に実施し、抽出するNDBパスを選択します。NDBのパス選択の操作を"図:NDBのパス選択"に示します。

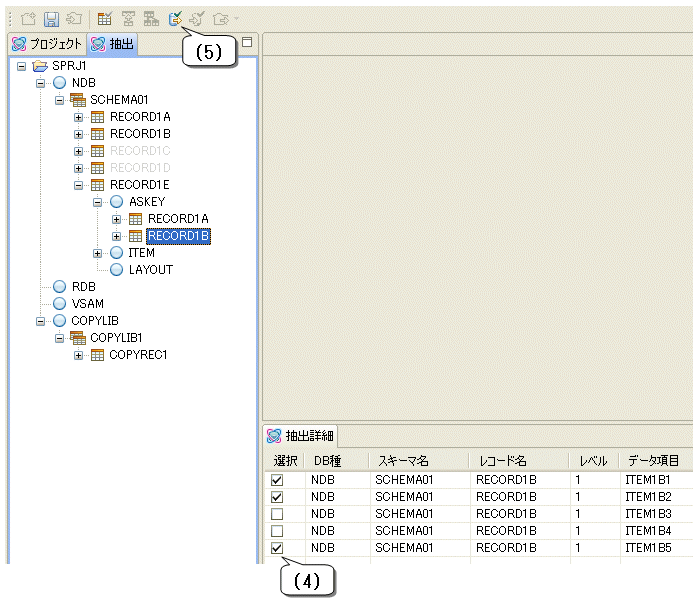

[図:NDBのパス選択]

■図の説明

1. 抽出ビューにおいて、抽出対象のレコードを右クリックして表示されるポップアップメニューから[NDBパス選択]を選択すると、NDBパス選択エディタが表示されます。
2. NDBパス選択エディタで上位レコードとセット（矢印）をクリックします。さらに、もう一度クリックすることで赤色の表示となり選択が終了します。
3. ツールバーの[NDBパス選択]ボタンを押下してパスの選択を確定します。このとき、抽出ビューの編集対象のレコードのASKEYに選択したパスに応じてレコードとその配下のデータ項目が表示されます。
4. 抽出ビューのASKEYのレコードをクリックすると、抽出詳細ビューにレコード配下のデータ項目一覧が表示されるので、抽出するデータ項目を選択します。
5. すべてのレコードへのレコード編集およびNDBのパス選択が終了した場合、ツールバーの[抽出時データ項目確定]ボタンを押下して抽出するデータ項目を確定します。このとき、反映ビューのOUTTABLEに確定したレコードおよびデータ項目が表示されます。
   なお、反映ビューのOUTTABLEのスキーマ名およびレコード名は、抽出元の名前の先頭に"N"（NDBの場合）、"R"（RDBの場合）、"V"（VSAMの場合）がそれぞれ付加されて表示されます。

■留意事項

• 選択できないセット（矢印）やレコードは灰色で表示されます。
• H型の階層構造の場合、重なっているセットは橙色の矢印で表示されます。また、重なっているセットは移動しないと選択できません。
• レコードおよび重なっているセット（橙色の矢印）の位置は移動することができます。
• パス選択を中断する場合や他のレコードのパス選択をしたい場合は、[NDBパス選択]タブの閉じるボタンを押下してNDBパス選択エディタを閉じてください。
• パス選択を取り消したい場合や変更する場合は、もう一度NDBパス選択エディタで操作してください。
