Interstage Service Integrator V9.2.0 アプリケーション開発ガイド

E.5.4 BPELプロセスファイルの作成

BPELプロセスファイルを作成します。

1. メニューバーから[ファイル]－[新規]－[その他]を選択すると、[新規]ウィザードが表示されます。
   [New BPEL Process File]を選択し、[次へ]をクリックしてください。

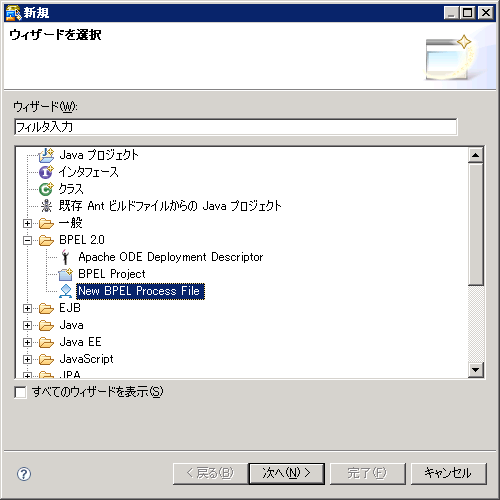

   図E.5 [新規]ウィザード






2. 以下の設定項目を確認、入力し、[次へ]をクリックしてください。




   表E.4 [Create a BPEL Process File]の設定内容

   設定項目	設定内容
   BPEL Process Name	他のBPELプロセスファイルと重複しない任意の名前
   Namespace	BPELプロセスのNamespace
   Template	「Synchronous BPEL Process」を選択してください。 その他のテンプレートはサポートしていません。
   Abstract Process	初期設定のままとしてください（チェックなし）。 抽象プロセスはサポートしていません。

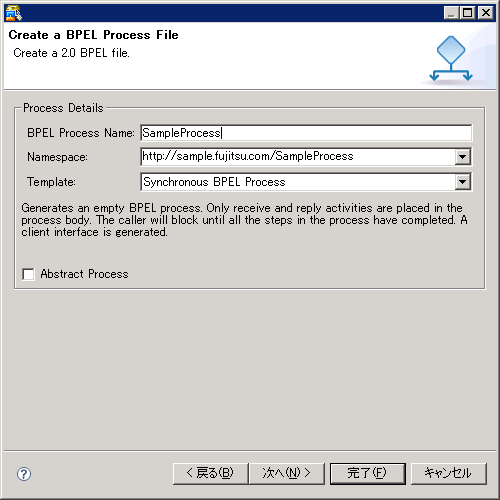

   図E.6 [Create a BPEL Process File]画面






3. BPELプロセスファイルを作成するプロジェクトを選択し、[完了]をクリックしてください。

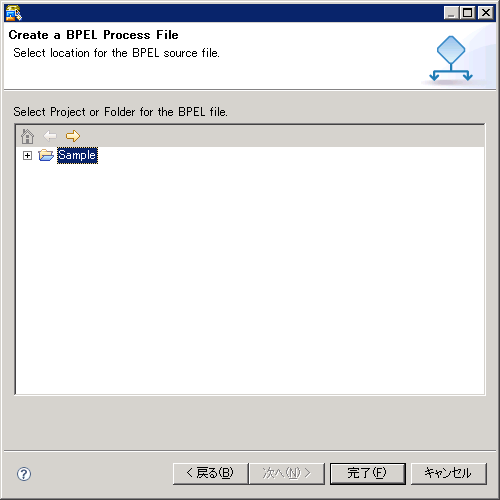

   図E.7 [Create a BPEL Process File]の完了画面






4. 以下に示すひな形のBPEL定義とWSDL定義が生成されます。

   • BPEL定義




     表E.5 ひな形のBPEL定義

     要素種別	要素	名前	概要
     アクティビティ	Receive	receiveInput	BPEL起動アプリケーションからの要求受付
     	Reply	replyOutput	BPEL起動アプリケーションへの応答
     その他	PartnerLinks	client	receiveInput/repluOutputに対応した本BPEL定義のPartnerLink
     	Variables	Input	receiveInputで受信したメッセージを格納する変数
     		Output	replyOutputで返信する応答メッセージを格納する変数

   • WSDL定義
     上記BPEL定義のreceiveInput/repluOutputに対応したインタフェースが定義されたWSDL定義ファイル。
