サービス呼出しメディエーションでは、ISIのシーケンスからサービスやアダプタを呼び出します。
サービス呼出しメディエーションの主な機能は次のとおりです。
製品が標準提供するアダプタ（SOAP, DB, CORBA）の呼出し
JCA 1.0に準拠したリソースアダプタの呼出し
IndexedRecord、MappedRecordを使ったペイロードの受渡し（文字列型、バイナリ型）
送信メッセージをもとにしたルーティングによるサービスの振り分け
複数のサービス呼出し（非同期のみ）
次にサービスの呼出し方法別に詳細を説明します。
同期サービス呼出し
図2.13 同期サービス呼出し
呼び出すサービスに合わせてフォーマット変換されたメッセージをサービス提供側へ渡します。
サービス呼出しメディエータファンクションから、アダプタを経由してサービスを呼び出します。
サービス呼出しメディエータファンクションは、サービス提供側からのレスポンスを待ち合わせ、サービス利用側に戻します。
レスポンスのメッセージは必要に応じてフォーマット変換してください。
呼び出せるサービスの接続方式（サービスエンドポイント）は以下のとおりです。
SOAP(同期)
DB(同期)
CORBA
カスタム(同期)
ルーティングして同期サービス呼出し
図2.14 ルーティングして同期サービス呼出し
呼び出すサービスに合わせてフォーマット変換されたメッセージをサービス提供側へ渡します。
送信するメッセージの特定データをもとに振り分け条件を作成し、これに一致したサービスへ振り分け（ルーティング）します。
サービス呼出しメディエータファンクションから、アダプタを経由して振り分けられたサービスを呼び出します。
サービス呼出しメディエータファンクションは、サービス提供側からのレスポンスを待ち合わせ、サービス利用側に戻します。
レスポンスのメッセージは必要に応じてフォーマット変換してください。
呼び出せるサービスの接続方式（サービスエンドポイント）は以下のとおりです。
SOAP(同期)
DB(同期)
CORBA
カスタム(同期)
非同期サービス呼出し
図2.15 非同期サービス呼出し
呼び出すサービスに合わせてフォーマット変換されたメッセージをサービス提供側へ渡します。
サービス呼出しメディエータファンクションは指定されたキューへメッセージを登録し、すぐにシーケンスエンジンへ制御を戻します。
アダプタはキューからメッセージを取り出し、指定されたサービスを呼び出します。（シーケンスエンジンとは切り離されて動作します。）
呼び出せるサービスの接続方式（サービスエンドポイント）は以下のとおりです。
SOAP(非同期)
DB(非同期)
MQD
キュー間転送
カスタム(非同期)
サービス呼出し無し（JMS, JMS-R）
JMSは非同期メッセージング(メッセージ保証なし)構成で利用できます。
JMS-Rは非同期メッセージング(メッセージ保証あり)構成で利用できます。
ルーティングして非同期サービス呼出し
図2.16 ルーティングして非同期サービス呼出し
呼び出すサービスに合わせてフォーマット変換されたメッセージをサービス提供側へ渡します。
送信するメッセージの特定データをもとに振り分け条件を作成し、これに一致したサービスへ振り分け（ルーティング）します。
サービス呼出しメディエータファンクションは振り分けられたサービスに対応するキューへメッセージを登録し、すぐにシーケンスエンジンへ制御を戻します。
アダプタはキューからメッセージを取り出し、指定されたサービスを呼び出します。（シーケンスエンジンとは切り離されて動作します。）
呼び出せるサービスの接続方式（サービスエンドポイント）は以下のとおりです。
SOAP(非同期)
DB(非同期)
MQD
キュー間転送
カスタム(非同期)
サービス呼出し無し（JMS, JMS-R）
JMSは非同期メッセージング(メッセージ保証なし)構成で利用できます。
JMS-Rは非同期メッセージング(メッセージ保証あり)構成で利用できます。
複数の非同期サービス呼出し

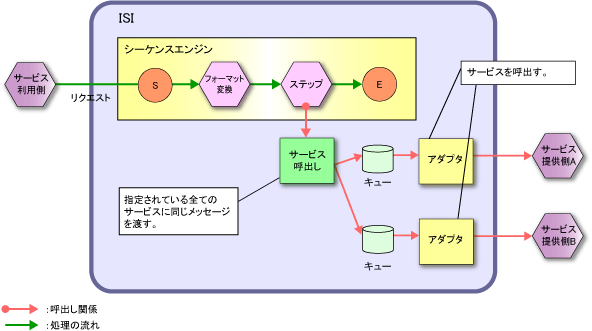

図2.17 複数の非同期サービス呼出し
呼び出すサービスに合わせてフォーマット変換されたメッセージをサービス提供側へ渡します。
サービス呼出しメディエータファンクションは指定されているすべてのサービスに対応するキューへメッセージを登録し、すぐにシーケンスエンジンへ制御を戻します。
アダプタはキューからメッセージを取り出し、指定されたサービスを呼び出します。（シーケンスエンジンとは切り離されて動作します。）
呼び出せるサービスの接続方式（サービスエンドポイント）は以下のとおりです。
SOAP(非同期)
DB(非同期)
MQD
キュー間転送
カスタム(非同期)
サービス呼出し無し（JMS, JMS-R）
JMSは非同期メッセージング(メッセージ保証なし)構成で利用できます。
JMS-Rは非同期メッセージング(メッセージ保証あり)構成で利用できます。
