Systemwalker Centric Manager インターネット適用ガイド DMZ編

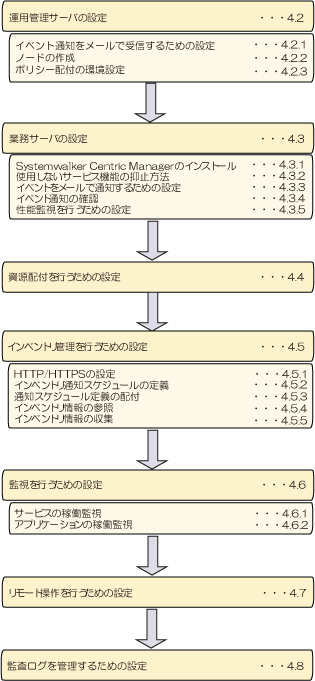

4.1 導入手順

Systemwalker Centric Managerを使用して、DMZ上の運用管理を行う場合の環境構築手順を以下に示します。

以降の説明は、以下の使用例に基づいて説明します。モデル名称一覧と運用モデルを参考にしてください。

表4.1 モデル名称一覧

環境	サーバ名	ホスト名	IPアドレス
イントラネット内	運用管理サーバ	OMS.intra.A.com	192.168.1.10
	運用管理クライアント	OMC.intra.A.com	192.168.1.11
	Mailサーバ	Mail.intra.A.com	192.168.1.100
	DNSサーバ	DNS.intra.A.com	192.168.1.50
	Firewall	FW	192.168.1.1
DMZ内	Firewall	FW	192.168.2.1
	Mailサーバ	Mail.A.com	192.168.2.100
	DNSサーバ	DNS.A.com	192.168.2.50
	WWWサーバ	WWW.A.com	192.168.2.200
	PROXYサーバ	PROXY.A.com	192.168.2.150

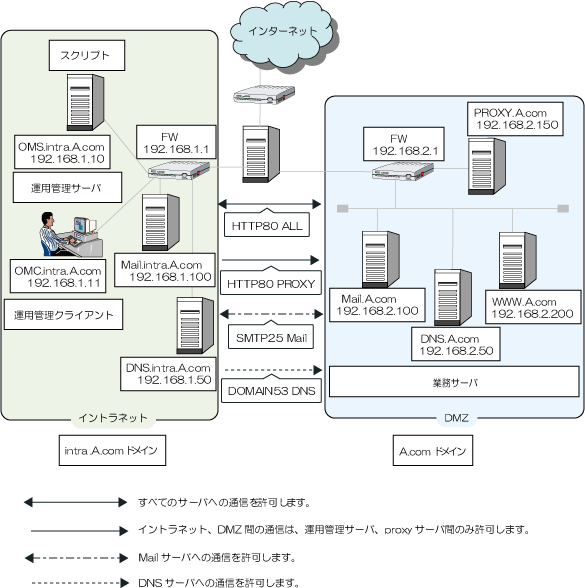

図4.1 運用モデル
