Symfoware Server V10.0.0 クラスタ導入運用ガイド

C.6.3 コントローラの作成

コントローラの作成の手順を以下に示します。

C.6.3.1 Settings of application type "Controller"画面の起動

1. [Controllers(-)]を選択します。






   [Settings of application type "Controller"]画面が表示されます。



C.6.3.2 スタンバイ型のクラスタアプリケーションの登録

以下の手順を繰り返し、作成したすべてのスタンバイ型のクラスタアプリケーションを登録します。

1. [AdditionalAppToControl]を選択します。






2. スタンバイ型のクラスタアプリケーション(ここでは、[app01stb])を選択します。






3. [TIMEOUT(T)]を選択します。






4. [FREECHOICE]を選択します。






5. “3600”を設定します。






6. [SAVE+RETURN]を選択します。






   [SAVE+RETURN]を選択すると、以下の画面が表示されます。スタンバイ型のクラスタアプリケーションの登録がされていることを確認してください。



C.6.3.3 ApplicationSequenceの設定

1. [ApplicationSequence]を選択します。






2. [FREECHOICE]を選択します。






3. スタンバイ型のクラスタアプリケーション名を設定します。




   • フェイルオーバ運用の場合

     スタンバイ型のクラスタアプリケーション名(ここでは、“app01stb”)を設定します。[Machines+Basics]画面で表示されるスタンバイ型のクラスタアプリケーション名を設定してください。






     スタンバイ型のクラスタアプリケーション名を設定すると、以下の画面が表示されます。[ApplicationSequence]の値が、“app01stb”に設定されていることを確認してください。






   • ロードシェア運用の場合

     すべてのスタンバイ型のクラスタアプリケーション名を設定します。[Machines+Basics]画面で表示されるスタンバイ型のクラスタアプリケーション名を設定してください。

     • Capitalシステムのみの構成の場合

       Capitalシステムのスタンバイ型のクラスタアプリケーション名(ここでは、“app01stb”)を設定します。






       スタンバイ型のクラスタアプリケーション名を設定すると、以下の画面が表示されます。[ApplicationSequence]の値が、“app01stb”に設定されていることを確認してください。






     • CapitalシステムとSatelliteシステムの構成の場合

       CapitalシステムおよびSatelliteシステムのスタンバイ型のクラスタアプリケーション名（ここでは、“app01stb:app02stb”）を設定します。Satelliteシステムが2つ以上の構成の場合は、2つ目以降を空白で区切りSatelliteシステムのスタンバイ型のクラスタアプリケーション名を続けて指定してください。






       スタンバイ型のクラスタアプリケーション名を設定すると、以下の画面が表示されます。[ApplicationSequence]の値が、“app01stb:app02stb”に設定されていることを確認してください。



C.6.3.4 StateChangeScriptの設定

1. [StateChangeScript]を選択します。






2. [FREECHOICE]を選択します。






3. Symfowareが提供する“StateChangeScript”を絶対パス名(/opt/FJSVsymhs/script/rdb_script.statechange)で入力します。






   “StateChangeScript”を絶対パス名で入力すると、以下の画面が表示されます。StateChangeScriptに、Symfowareが提供する絶対パス名が設定されていることを確認してください。



C.6.3.5 コントローラの作成の終了

1. [SAVE+EXIT]を選択します。

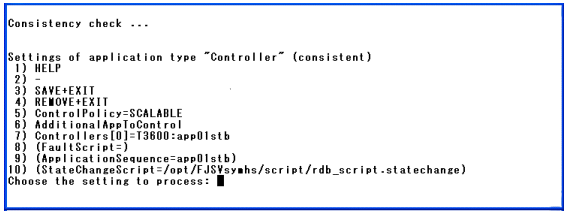

   [SAVE+EXIT]を選択すると、以下の画面が表示されます。




2. [SAVE+EXIT]を選択します。






   [SAVE+EXIT]を選択すると、以下の画面が表示されます。
