ここでは、消費電力データをグラフ表示する方法について説明します。
消費電力データは、電力監視環境に登録されている電力採取対象装置ごとに、グラフ表示できます。
採取した電力と平均電力が、指定した出力期間と時間間隔の折れ線グラフで表示されます。
以下の手順で、消費電力データのグラフを表示します。
RCコンソールで、[ツール]-[環境データのグラフ表示]を選択します。
[環境データグラフ]ダイアログが表示されます。
[環境データグラフ]ダイアログで以下の項目を設定します。

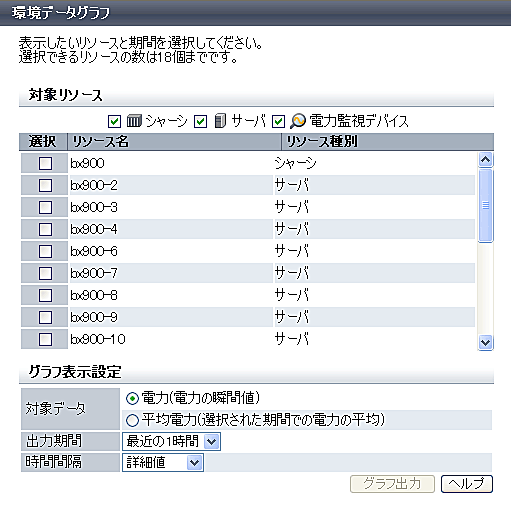

図13.2 [環境データグラフ]ダイアログ
グラフ表示する電力採取対象装置名を指定します。
電力採取対象装置名の"選択"チェックボックスにチェックを入れます。
電力採取対象装置名は18台まで指定できます。
グラフ表示するデータの種別を指定します。
対象データは"電力(電力の瞬間値)"または"平均電力(選択された期間での電力の平均)"のどちらかを指定できます。
グラフの出力期間を選択リストから選択します。
"最近の1時間"、"最近の1日"、"最近の1週間"、"最近の1か月"、"最近の1年間"または"カスタム"から選択します。
"カスタム"を選択した場合は、"開始日"、"開始時"、"終了日"および"終了時"を併せて指定します。
グラフの出力時間の間隔を選択リストから選択します。
"詳細値"、"1時間ごと"、"1日ごと"、"1か月ごと"または"1年ごと"から選択します。
<グラフ出力>ボタンをクリックします。
グラフ表示画面に切り替わり、選択した電力採取対象装置の消費電力データが折れ線グラフで表示されます。

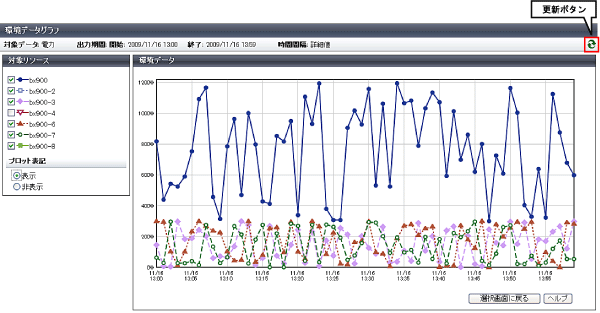

図13.3 グラフ表示画面
グラフ表示画面では以下の操作ができます。
リソースの表示切替え
"対象リソース"のチェックボックスのON/OFFを切り替えることで、対応するグラフの表示/非表示を切り替えられます。
プロット記号の表示切替え
"プロット表記"のラジオボタンの"表示"または"非表示"を選択することで、折れ線グラフのプロット記号の表示/非表示を切り替えられます。
データ更新
画面右上にある更新ボタンをクリックすることで、表示されているグラフを最新の状態に更新できます。
リソース選択画面に戻る
<選択画面に戻る>ボタンをクリックすると、[環境データグラフ]ダイアログが表示されます。
注意
グラフを表示した状態で、Webブラウザのサイズを変更する場合は、サイズ変更後、更新ボタンをクリックして画面を更新してください。
