ETERNUS SF Storage Cruiser 14.1 ユーザーズガイド

8.3.1 サーバノードのHBA交換でHBA状態が『アクセスパス継承必要』時

エージェントが搭載されているサーバノードの HBA（ホストバスアダプタ/サポート種）が交換されると、本製品は、HBA 交換を自動的に認識し、ホストビューの HBA アイコンを「アクセスパス継承必要（黄色）」という状態に変更します（ホストの同一スロット(物理ポート番号)に異なった WWPN の HBA が搭載されていることで検出します）。この場合のアクセスパス継承方法の流れを以下に示します。

ポイント

以下の操作を行う前に、「8.3 サポート装置部品の交換」の注意事項をお読みください。

1. ［表示］－［最新の情報に更新］を実行します。

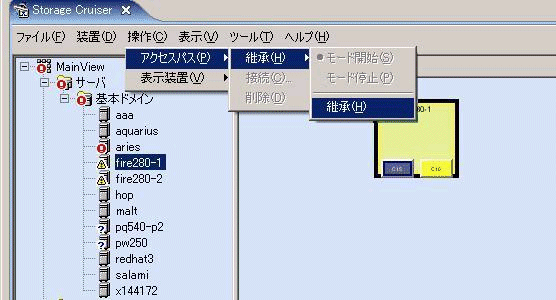

2. 「B.1 リソース管理画面の構成」のサーバノードビューで HBA アイコンを左クリックで選択して、メニューの［操作］－［アクセスパス］－［継承］－［継承］を選択します。

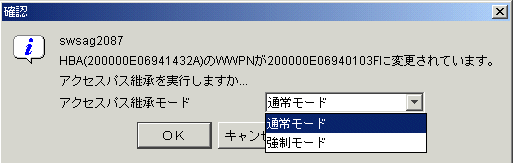

3. 以下のダイアログが表示されます。『通常モード』を選択して実行してください。
   通常モードとは、アクセスパス継承中にエラーが発生した場合、アクセスパス継承を完了させないモードです。エラー発生時でもアクセスパス継承状態をクリアさせたい場合は、強制モードを選択してください。



4. 本製品は以下の表に基づき旧アダプタ情報で作成していた関連装置内のアクセスパス設定を削除し、新アダプタ情報で作成したアクセスパス設定を関連装置に追加します。

   装置種		本製品の設定内容
   ファイバチャネルスイッチ	ゾーニング設定あり	旧アダプタ WWPN で作成していた1対1 WWPN ゾーニングを削除し、新アダプタ WWPN で作成した1対1 WWPN ゾーニングに変更 （ただしポートゾーニングでアクセスパスが継承不要な場合は設定しません）
   	ゾーニング設定なし	設定なし （ただし、ファイバチャネルスイッチに対して『WWPNゾーニングを設定する運用』が選択されている場合は、ゾーニング設定をするかどうかを選択するダイアログが表示されます。）
   ETERNUS DX60/DX80/DX90, ETERNUS DX400 series, ETERNUS DX8000 series, ETERNUS2000, ETERNUS4000, ETERNUS8000, ETERNUS3000, ETERNUS6000, ETERNUS GR series	セキュリティ設定	HBA の旧 WWPN をセキュリティから削除し、新 WWPN をセキュリティに設定
   	ホストアフィニティ(ゾーン)設定	HBA の旧 WWPN をセキュリティから削除し、新 WWPN をアフィニティグループ（ゾーン）に設定
   	セキュリティ設定なし	設定なし
   その他ストレージ/テープ/ブリッジ		設定なし

5. ストレージが ETERNUS GR series でファームウェア版数が以下の場合、サーバノードの再起動が必要です。

   ストレージ装置	ファームウェア版数
   ETERNUS GR720/GR730	V11L21 より前の版数
   ETERNUS GR740/GR820/GR840	V03L52P1939 より前の版数

6. サーバノード側でそのまま使用できます。ただし、使用ドライバによってパス使用開始コマンドが必要です（パス使用開始コマンドが必要なドライバで確認できている物 → VxVM:"vxdctl enable"コマンドが必要）。
