ETERNUS SF Storage Cruiser 14.1 ユーザーズガイド

6.1.5 サイドビュー

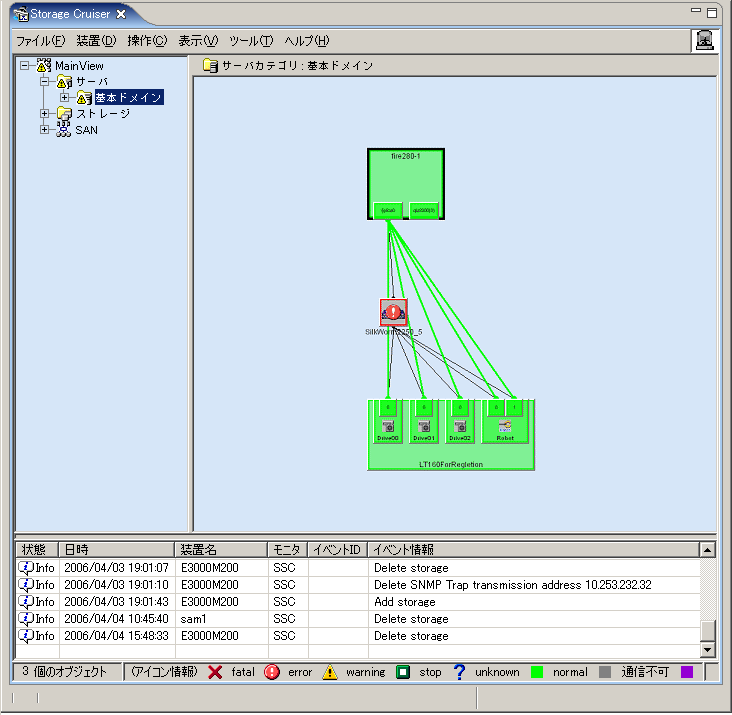

メインビュー、ドメインビュー、または SAN ビューで各装置のアイコンをダブルクリックすると、各装置に論理的に関連する装置が表示されます。アクセスパスと物理線、および HBA、CA など細かいファイバチャネルポートが表現された画面です。アクセスパスを管理したり、HBA や CA の状態を確認したりできます。

参考

VMware Infrastructure 3 Version 3.5 以降、VMware vSphere 4 以降、および VMware ESXi 3.5 以降の環境について

VMホストが指定された場合は、指定されたVMホストと、そのVMホストに含まれるすべてのVMゲストが表示されます。
VMゲストが指定された場合は、指定されたVMゲストと、そのVMゲストが属するVMホストが表示されます。

注意

アクセスパスの表示・設定は、スイッチアイコンをダブルクリックした状態ではできません。
仮想ストレージ環境では、各装置に論理的に関連する装置が表示されません。

表6.4 HBA(ホストバスアダプタ)状態表示

アイコンの状態	色	状態の説明	対応
normal	緑	サーバノード内に当該 HBA が存在しています。	なし
warning または error	黄（注1） または 赤	HBA 内のすべてのアクセスパスの閉塞または FC ケーブル抜けなどの HBA の異常が発生しています。 （アイコンの状態は HBA ドライバから通知される情報に依存しています。例えば、FC ケーブルが抜けている場合にアイコンの状態が error となる HBA もあります。）	故障部品の交換とリカバリー処理を行ってください。 ->「8.1 障害発生時の画面と対処方法」
通信不可	灰	以前認識していた HBA が認識不可能な状態になっています。	状態が通信不可以外の場合は、HBA が正しく装置に設置されているか確認してください。装置から当該 HBA を取り除いている場合は、当 HBA を選択して［HBAの削除］を実行してください。
アクセスパス継承必要	黄（注2）	本製品が HBA 交換を検出しました。（サーバノードの同一スロットに異なった WWPN の HBA が搭載されています。）	新しい HBA の WWPN に従ってアクセスパスを再構築する必要があります。 ->「6.3.5 アクセスパスの継承」

注1： アクセスパス継承必要と同じ色のため、必ず状態を確認してください。
注2： 警告と同じ色のため、必ず状態を確認してください。

表6.5 ストレージCA(チャネルアダプタ)/ファイバチャネルスイッチポート状態表示

アイコンの状態	色	状態の説明	対応
normal	緑	正常に搭載されています。	なし
error	赤	デグレードしています。	故障部品の交換とリカバリー処理を行ってください。 ->「8.1 障害発生時の画面と対処方法」
通信不可	灰	以前認識していた CA が認識不可能な状態になっています。	装置の状態が通信不可の場合は、装置の電源が投入されていないか、LAN 上問題が発生している可能性があります。

下記の装置では、実機の表示に合わせたポート番号を表示しています。

装置	ポート番号
ETERNUS SN200 モデル320 Brocade 12000	0-15
ETERNUS SN200 モデル340 Brocade 24000	0-15
ETERNUS SN200 モデル540 Brocade 48000	0-31
Brocade DCX series	0-47

しかし、ポートに異常が発生した場合、下図のイベント情報のように、ポートの通し番号が表示されます。このため、どのポートが故障したのか、判断するのが困難です。そこで、イベント情報から実機のポート位置を判断しやすいように、リスト表示で表示されるスイッチポート情報内のポート番号を通し番号で表示します。
以下に、その操作を記述します。

注意

FCIP 機能のある装置では、GbE ポートと VE ポートの対応が以下のようになっています。VE ポートに障害が発生した場合は、その VE ポートおよび対応する GbE ポートの状態を確認してください。

装置	実機のGbEポート番号(1Gbps)	表示されるポート番号
SN200 モデル450M Brocade 7500	0	16-23
	1	24-31
Brocade 7800	0-5	実機の設定に準じる(注)
エクステンションブレード（FC 8Gbps） (Brocade DCX series に搭載)	0-9	12-21

注：GbE ポートと VE ポートの対応は固定でないため、VE ポートに対応する GbE ポートの特定は、装置の設定を確認する必要があります。

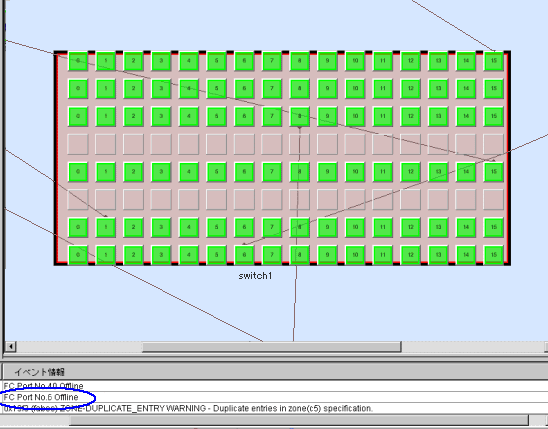

1. イベントログ表示にポートの異常を知らせる情報が表示されます。

   イベントログにはポートの通し番号で情報が表示されます。

2. イベント情報から異常が発生したポートのスイッチ装置のサイドビューを開きます。

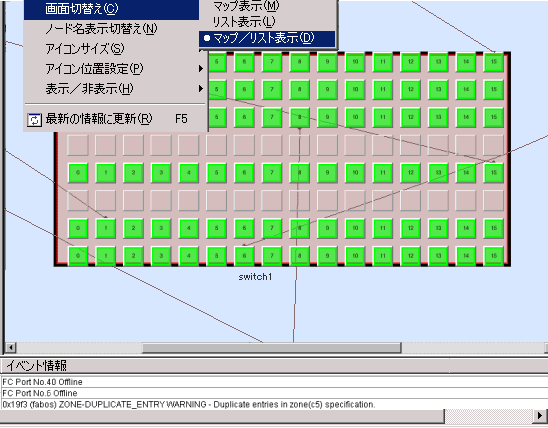

3. メニューの［表示］－［画面切替え］－［マップ/リスト表示］を選択します。

   すでに［マップ/リスト表示］が選択されている場合、選択は不要です。

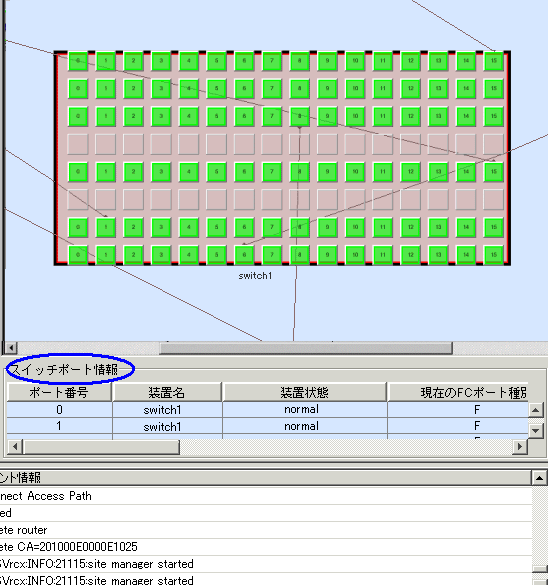

4. リスト表示部にスイッチポート情報が表示されます。

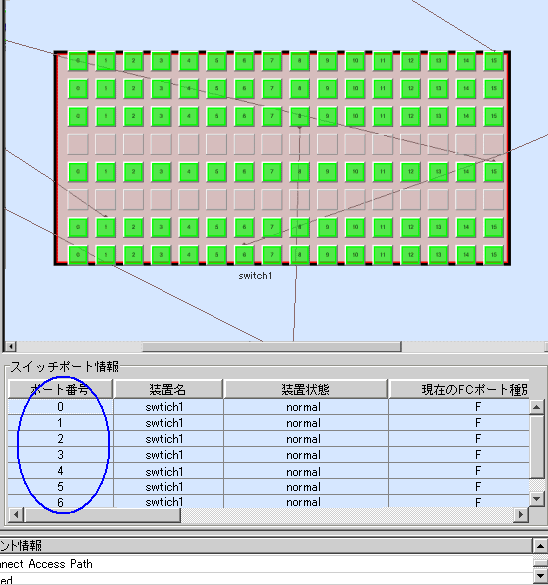

5. スイッチポート情報内のポート番号リストから、イベントで通知されたポート番号を探します。

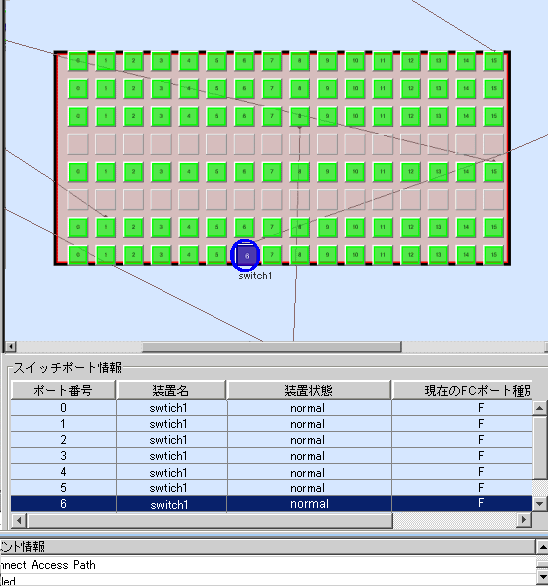

6. イベントで通知されたポート番号の行を選択します。

   そのポートに対応するマップ内のポートが選択表示されます。



7. マップ内の選択されたポートのスロット位置とポート番号から、異常が発生した実装置のポート位置を把握できます。
