第2章 環境構築(標準データベースを使用する場合)

2.3 SSL通信環境の構築

　スタンドアロンで運用する場合も、レプリケーションで運用する場合も、クライアントとサーバ間で暗号化通信をするためには、SSL通信環境を構築する必要があります。

　レプリケーションで運用する場合、マスタサーバとスレーブサーバ間でSSL通信をする場合は、SSL環境をマスタサーバに構築し、SSL通信をするスレーブサーバに、対応したSSL情報を設定する必要があります。レプリケーション運用では、クライアントとサーバ間、マスタサーバとスレーブサーバ間のどちらか一方のみ、または両方でSSL通信をすることもできます。

　管理サーバにSSL通信環境を構築するには、サーバ機能をインストールして、管理対象サーバとしてください。
　管理サーバ、管理対象サーバについては、“Interstage Application Server 運用ガイド”の“マルチサーバ管理機能”を参照してください。サーバ機能のインストールは、“インストールガイド”を参照してください。

SSL通信環境の構築(クライアント・サーバ間)

　Smart Repositoryでは、以下のクライアントをSSL通信の対象としています。

　以下の手順でSSL通信環境を構築します。

  1. Interstage証明書環境の構築(下図1〜5)
  2. 証明書を利用するための設定(下図6)

    以下にサーバのSSL通信環境構築の流れ図を示します。

  1. 証明書/鍵管理環境の作成(下図1)
  2. 秘密鍵の作成と証明書の取得(下図2〜4)
  3. 証明書とCRLの登録(下図5〜6)
  4. SSL環境定義ファイルの設定(下図7)
  5. ユーザPINの暗号化(下図8)

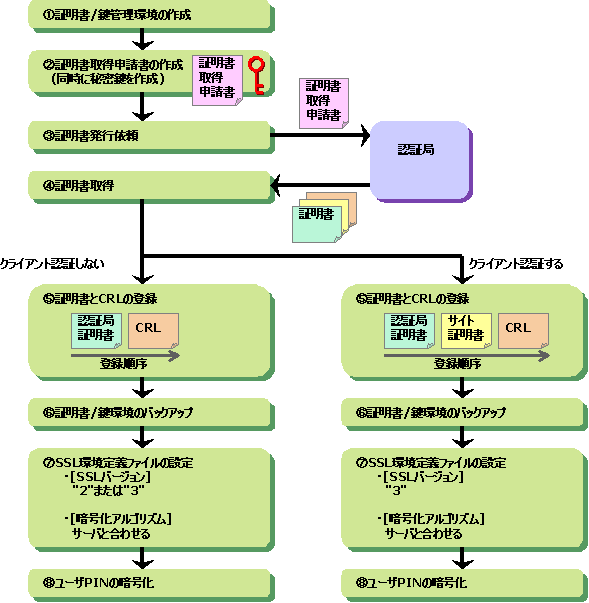

    以下にクライアントのSSL通信環境構築の流れ図を示します。





SSL通信環境の構築(マスタサーバ・スレーブサーバ間)

　レプリケーションでSSLを使用した暗号化通信をする場合、SSL環境をマスタサーバに構築し、SSL通信をするスレーブサーバに、対応したSSL情報を設定する必要があります。

スレーブサーバのSSL通信環境の構築手順

　以下の手順で、スレーブサーバのSSL通信環境を構築します。

  1. Interstage証明書環境の構築
  2. 証明書を利用するための設定

　詳細な手順は、“SSL通信環境の構築(クライアント・サーバ間)”に記載の“サーバ”の手順と同じです。

マスタサーバのSSL通信環境の構築手順

クライアント認証をしない場合

　以下の手順で、マスタサーバのSSL通信環境を構築します。

  1. Interstage証明書環境の構築(下図1〜2)

    　テスト用サイト証明書を作成します。

    　テスト用サイト証明書のニックネーム　testCert
    　名前　repository.fujitsu.com
    　組織単位名　Interstage
    　組織名　Fujitsu Ltd.
    　都市名　Yokohama
    　地方名　Kanagawa
    　国名コード　jp

    scsmakeenv -n testCert
    Password: (注1)

    Input X.500 distinguished names.
    What is your first and last name?
    [Unknown]:repository.fujitsu.com (注2)
    What is the name of your organizational unit?
    [Unknown]:Interstage (注2)
    What is the name of your organization?
    [Unknown]:Fujitsu Ltd. (注2)
    What is the name of your City or Locality?
    [Unknown]:Yokohama (注2)
    What is the name of your State or Province?
    [Unknown]:Kanagawa (注2)
    What is the two-letter country code for this unit?
    [Un]:jp (注2)
    Is <CN=SiteName.domain, OU=Interstage, O=Fujitsu Ltd., L=Yokohama, ST=Kanagawa, C=jp> correct?
    [no]:yes (注3)
    SCS: 情報: scs0102: 自己署名証明書を作成しました。

    注1) パスワードを入力します。なお、入力した文字列はエコーバックされません。Retypeと表示されたときには、確認のため再入力(Retype)してください。
    注2) 入力する内容については、“リファレンスマニュアル(コマンド編)”の“SSL環境設定コマンド”を参照してください。
    注3) 表示された内容が正しければ、“yes”を入力してください。再度やり直したい場合には、“no”を入力してください。

    　

  2. 証明書を利用するための設定(下図3)

    　Interstage証明書環境に登録されている証明書は、Interstage管理コンソールの次の画面で参照できます。

    　管理サーバの場合は、次の画面で参照できます。

    　取得した証明書の内容が正しいか確認してください。

    　SSLで通信するためには、SSL定義を作成する必要があります。Interstage管理コンソールの次の画面でSSL定義を作成してください。

    　管理サーバの場合は、次の画面でSSL定義を作成してください。

    　[プロトコルバージョン]、および[暗号化方式]を、スレーブのリポジトリが使用するSSL定義のそれぞれと1つ以上一致させてください。

　以下に、クライアント認証をしない場合のSSL通信環境の構築手順の流れ図を示します。

クライアント認証をする場合

　以下の手順で、マスタサーバのSSL通信環境を構築します。

  1. Interstage証明書環境の構築(下図1〜5)

    　ここまでの詳細な手順は、“SSL通信環境の構築(クライアント・サーバ間)”に記載の“サーバ”の手順と同じです。

  2. 証明書を利用するための設定(下図6)

    　Interstage証明書環境に登録されている証明書は、Interstage管理コンソールの次の画面で参照できます。

    　管理サーバの場合は、次の画面で参照できます。

    　取得した証明書の内容が正しいか確認してください。

    　SSLで通信するためには、SSL定義を作成する必要があります。Interstage管理コンソールの次の画面でSSL定義を作成してください。

    　管理サーバの場合は、次の画面でSSL定義を作成してください。

    　[プロトコルバージョン]で“SSL3.0”を選択してください。[暗号化方式]では、スレーブサーバのリポジトリが使用するSSL定義のそれぞれと1つ以上一致させてください。

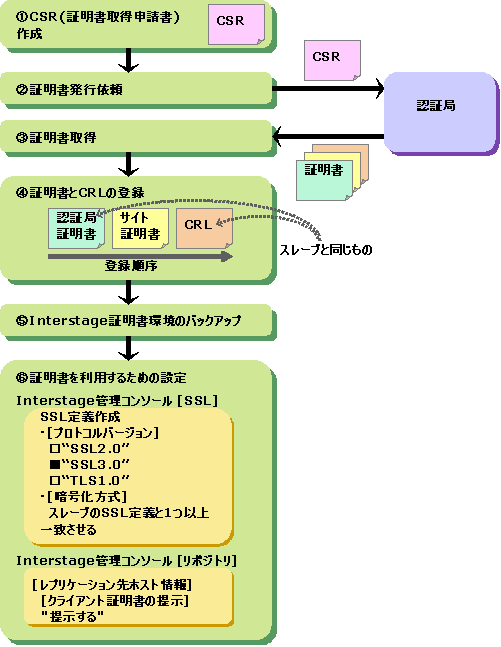

　以下に、クライアント認証をする場合のSSL通信環境の構築手順の流れ図を示します。

　ここでは、クライアントとサーバとで使用する証明書の認証局が同じ場合について説明します。クライアントとサーバとで使用する証明書の認証局が違う場合、およびSSLを使用した暗号化通信の詳細については、“セキュリティシステム運用ガイド”を参照してください。

下へ2.3.1 Interstage証明書環境の構築（サーバ）
下へ2.3.2 証明書を利用するための設定（サーバ）
下へ2.3.3 証明書/鍵管理環境の作成（クライアント）
下へ2.3.4 秘密鍵の作成と証明書の取得（クライアント）
下へ2.3.5 証明書とCRLの登録（クライアント）
下へ2.3.6 SSL環境定義ファイルの設定（クライアント）
下へ2.3.7 ユーザPINの暗号化（クライアント）
