1.3 システム構成

Systemwalker Desktop Keeperの構成コンポーネント、およびシステム構成について説明します。

構成コンポーネント

Systemwalker Desktop Keeperは、以下のコンポーネントで構成されています。

管理サーバ

管理サーバ配下のPCセキュリティポリシーの設定定義、各PCへのポリシーの配付、配下のPCから収集したログの保管を行うサーバです。配下のPC情報参照、ログ情報参照が可能です。収集したログは、管理サーバ単位に管理します。

また、管理コンソールを使用して、管理サーバ配下のクライアント(CT)にCTポリシーやユーザーポリシーを定義します。定義したポリシーは、CTポリシーの場合、配下のクライアント(CT)に即時または次回起動時に配付します。ユーザーポリシーの場合、クライアント(CT)のWindowsログオン時に配付します。またはユーザーポリシーが定義されているIDでログオンしている場合には、CTポリシーの即時更新時に同時に配付します。

CTポリシーとユーザーポリシーでは、ポリシーの種類、設定方法、および適用範囲が異なります。詳細については、“Systemwalker Desktop Keeper 運用ガイド管理者編”を参照してください。

統合管理サーバ: 管理サーバが複数ある場合に設置します。統合管理サーバに、管理コンソールやログビューアを接続して、各管理サーバで定義したポリシーの参照および変更、ログの参照ができます。なお、統合管理サーバは管理サーバと同様の機能を持ち、直接クライアント(CT)を管理することもできます。

ログアナライザサーバ: 各クライアントでのファイル持ち出し、ファイルに対する操作、印刷状況などの各種操作ログから操作の傾向を分析するサーバです。

Citrix XenApp監視: Citrix XenApp（Citrix社製）のクライアント（仮想端末）の操作（ログオン/ログオフ、ファイル操作、コマンドプロンプト、印刷）ログを取得し、管理サーバへ転送します。

管理コンソール: 管理サーバに対する定義、CTポリシーおよびユーザーポリシーの定義、クライアント(CT)へのポリシーの配付およびクライアント(CT)から収集するログの定義を一括操作するコンソールです。GUI操作で設定します。

Webコンソール(ログビューアおよびログアナライザ)

クライアント(CT)から収集したログや、ログの傾向分析結果を参照するコンソールです。

ログビューア画面では、日時、ログの種類およびキーワード等の条件を指定し検索することができます。検索した結果は一覧に表示およびCSVファイルへの出力ができます(付帯情報は除く)。また、指定したログからファイル操作追跡を行うこともできます。

ログアナライザ画面では、操作別集計結果の表示、違反操作ワーストランキングの表示、または過去の日付を指定した集計などを行うことができます。

レポート出力ツール: セキュリティリスク状況やコンプライアンス状況などを報告するための資料として、印刷またはファイル出力するためのツールです。管理者がレポートを作成するPCにインストールして使用します。

クライアント(CT): 管理対象となるPCにインストールするクライアントモジュールです。セキュリティポリシーの配付をうけ、設定されたポリシーに従って、各種ログの保存、およびポリシーに違反した操作の禁止を行います。

システム構成

Systemwalker Desktop Keeperでは、階層構造による運用管理を実現します。

大規模モデル（管理対象ノードが多い環境）の場合は、3階層（統合管理サーバ→管理サーバ→クライアント）でのシステム構成を構築することを推奨します。中小規模（管理対象ノードが少ない環境）の場合は、２階層（管理サーバ→クライアント）でも構築できます。

上記の構成コンポーネントを組み合わせてどのようなシステム構成にするかは、使用する機能や、システムの規模によって異なります。サーバの設置基準については、“Systemwalker Desktop Keeper 導入ガイド”の“システム構成を決定する”を参照してください。

ここでは、以下の4パターンを代表的なシステム構成例として説明します。

2階層でのシステム構成
3階層でのシステム構成
3階層のシステム構成（Citrix XenApp監視あり）
3階層のシステム構成（ログ分析/レポート出力あり、Citrix XenApp監視あり）

2階層のシステム構成

管理サーバを1台設置し、配下に複数のクライアント(CT)を配置する構成です。

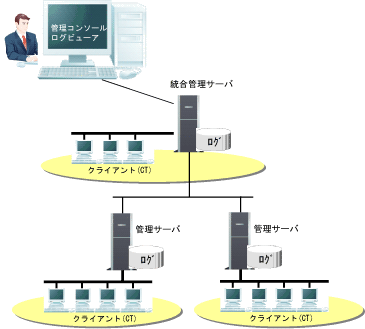

3階層のシステム構成

複数の管理サーバを管理するために、統合管理サーバを設置する構成です。

3階層のシステム構成（Citrix XenApp監視あり）

複数の管理サーバを管理するために、統合管理サーバを設置し、Citrix XenApp監視機能を使用する構成です。

3階層のシステム構成（ログ分析/レポート出力あり、Citrix XenApp監視あり）

複数の管理サーバを管理するために、統合管理サーバを設置し、ログ分析やレポート出力を行い、かつCitrix XenApp監視機能を使用する構成です。
