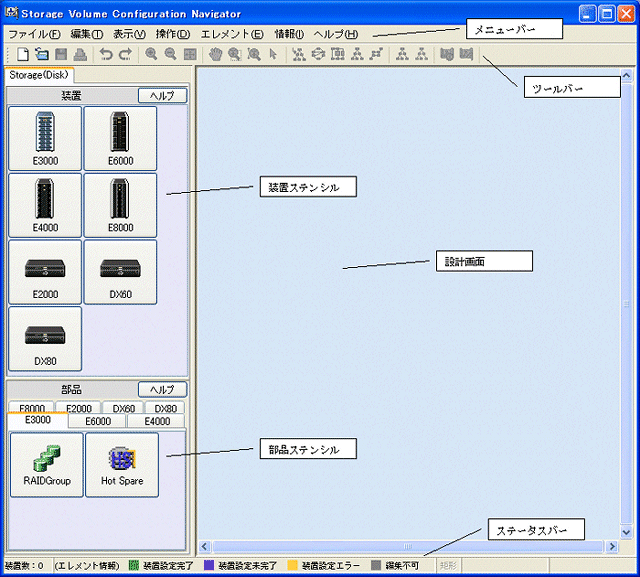

Storage Volume Configuration Navigator の画面構成を以下に説明します。
メニューバー
操作の指示を行います。
ツールバー
アイコンのクリックで、頻繁に使用する機能を起動できます。
装置ステンシル
構成設計ができる装置ユニットが、アイコンで表示されています。構成設計を開始したい装置アイコンを左クリックすると装置ユニットが設計画面に表示されます。
部品ステンシル
装置ステンシルに表示されている装置を構成する部品が、アイコンで表示されています。設計画面で装置アイコンを選択した状態で、部品アイコンを左クリックすると、装置ユニットに部品が追加されます。
設計画面
構成設計を行う画面です。
ステータスバー
設計画面に表示されている状態表示の例が表示されています。
