ETERNUS SF Storage Cruiser 14.0 ユーザーズガイド

7.5 閾値監視の使用例

閾値監視の使用例を示します。閾値監視の参考にしてください。


ケース1:架空A社様 オンライン業務システムの場合

資料 - システム運用規定および性能要件(抜粋)
  1. オンライン業務の稼働時間帯は、毎日8時~18時。

  2. オンライン業務の繁忙時間帯は、毎日12時~15時。

  3. 当システムは、繁忙時間帯でもオペレーター端末操作がノンストレスであることを必須とする。
    したがって、I/O レスポンスの性能目標は、一般的な基準値の「30msec以下」とする。
    なお、繁忙時間帯以外の I/O レスポンスの性能目標は、業務量の比率(繁忙時間帯の業務量は、繁忙時間帯以外の約3倍)から、30msec の 1/3 の「10msec以下」とする。

  4. 繁忙時間帯は、データ参照・更新・追加処理の集中で、最大60分間連続実行する場合がある。
    I/O レスポンス 30msec 以上の状態が当該連続実行中の 10% 相当(6分間)発生した場合、オペレーター端末の操作にストレスを与える可能性がある。
    したがって、この状態が発生した時にアラームログを作成するように設定する。

  5. 繁忙時間帯の I/O レスポンスが繁忙時間帯以外の性能目標と同等の 10msec 以下になった場合は、それ以前に発生していた I/O レスポンス遅延は瞬間的な現象と判断する。
    したがって、この状態が発生した時はアラームログを作成しなくても良い。

  6. イベントログは、アラームログ作成時に毎回表示する必要はなく、1日1回の表示で良い。
    (システム管理者は、1日1回コンディションレポートをチェックするため)

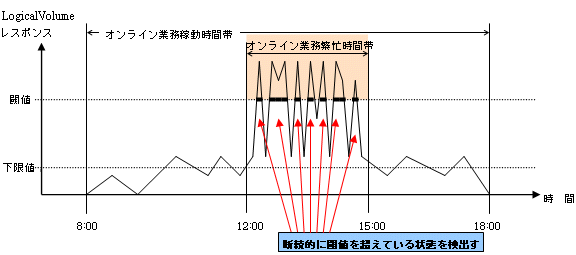

A社様 オンライン業務システムの稼働状況イメージ(LogicalVolume レスポンスの変化)

A社様 オンライン業務システムにおける閾値監視設定の例

資料に対応する番号

設定項目

設定値(設定内容)

1

閾値監視時間

8:00-18:00

2

アラーム表示時間

12:00-15:00

3

閾値監視対象

LogicalVolume レスポンス

3

閾値

30msec

4

閾値監視単位時間

60分

4

アラーム許容範囲

合計時間 360秒

5

下限値

10msec

6

アラーム表示頻度

日毎


ケース2:架空B社様 オンラインショッピングシステムの場合

資料 - システム運用規定および性能要件(抜粋)
  1. オンライン業務稼働時間帯は、24時間365日。

  2. オンライン業務繁忙時間帯は、特定できない。

  3. 当システムは、本稼働を開始してから徐々に「ご利用会員数」が増加するのに伴い、アクセス数も増加していく。このため、ストレージに対する負荷も徐々に増大していくものと推測する。したがって、ストレージのリソース(CM、ディスク)のビジー率が6~8割程度を超えた場合は、対策を講じなければならない。

  4. 当システムではクレジット決済処理が5分間隔で発動するため、決済直前の5分間は商品の検索・注文の処理がノンストレスで実行されなければならない。もし、ストレージのリソースのビジー状態(ビジー率6~8割を超える状態)が5分間続く場合、取引に影響する可能性がある。したがって、この状態が発生した時は、アラームログを作成するように設定する。

  5. イベントログは、アラームログ作成時に毎回表示するようにする。システム管理者は、イベントログ表示を契機にコンディションレポートをチェックする。

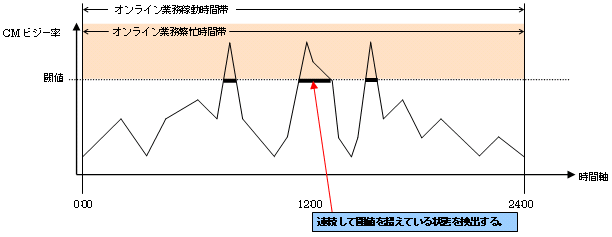

B社様 オンラインショッピングシステムの稼働状況イメージ(CM ビジー率の変化)

B社様 オンラインショッピングシステムにおける閾値監視設定の例

資料に対応する番号

設定項目

設定値(設定内容)

1

閾値監視時間

0:00-24:00

2

アラーム表示時間

0:00-24:00

3

閾値監視対象

CM ビジー率

3

閾値

60%

4

アラーム許容範囲

連続時間 300秒

5

アラーム表示頻度

すべて

資料に対応する番号

設定項目

設定値(設定内容)

1

閾値監視時間

0:00-24:00

2

アラーム表示時間

0:00-24:00

3

閾値監視対象

RAIDGroup ビジー率

3

閾値

80%

4

アラーム許容範囲

連続時間 300秒

5

アラーム表示頻度

すべて


ケース3:架空C社様 複数DBサーバ(クラスタシステム)によるバッチ処理運用の場合

資料 - システム運用規定および性能要件
  1. システム運用時間帯は、24時間365日。

  2. バッチ処理稼働時間帯は、毎日20時~23時。

  3. 当システムは、3ノードで Oracle RAC システムを構築している。現在はデータ量が少ないためバッチ処理の性能に問題はないが、将来はデータ量の増加に伴う FC スイッチとストレージ間の FC パス転送能力ネックが懸念される。
    もし、FC パスのボトルネックが生じた場合、速やかに対処しなくてはならない。

  4. FC パスのボトルネックとして、Port スループットが最大転送能力の8割程度に達した状態を想定する。この状態が30分間以上続く時は、アラームログを作成するように設定する。

  5. イベントログは、アラームログ作成時に毎回表示する必要はなく、バッチ処理稼働時間帯で1回以上アラームログが発生した場合でも1回表示されれば良い。システム管理者は、イベントログ表示を契機にコンディションレポートをチェックする。

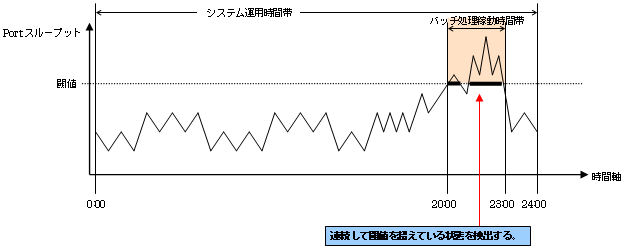

C社様 複数DBサーバ(クラスタシステム)でのバッチ処理状況イメージ(Port スループットの変化)

C社様 業務システムのバックアップ運用における閾値監視設定の例

資料に対応する番号

設定項目

設定値(設定内容)

1

閾値監視時間

0:00-24:00

2

アラーム表示時間

20:00-23:00

3

閾値監視対象

Port スループット

3

閾値

80%

4

アラーム許容範囲

連続時間 1800秒

5

アラーム表示頻度

監視時間毎
