2.2.5 コピーペアの追加

作成したコピーグループに、コピーペアを追加します。
コピーペアとは、コピー元およびコピー先の論理ボリュームを定義した文字列です。

図2.2 コピーペアの形式

(1) コピー元のETERNUS名
(2) コピー元の論理ボリューム番号
(3) コピー先のETERNUS名
(4) コピー先の論理ボリューム番号

以下の手順に従って、コピーペアを追加してください。

コピーペアに追加するコピー元およびコピー先の論理ボリューム番号を確認します。
OSのデバイス名と論理ボリューム番号の対応をAdvancedCopy Manager CCMの機能を利用して確認する場合は、サーバによって以下を実行してください。
- 「1.4.2 ソフトウェア条件」を満たすOSの場合
  1. AdvancedCopy Manager CCMをインストールします。
  2. 「A.7.1 論理ボリューム情報の表示コマンド【Windows】(acutil devs)」を実行して、OSのデバイス名と論理ボリューム番号の対応を確認してください。
- 「1.4.2 ソフトウェア条件」を満たさないOSの場合
  1. 動作OSを確認します。
    動作可能なOSは、「A.7.2 論理ボリューム情報の表示コマンド【UNIX】(acgetvolinfo)」を参照してください。
  2. 「A.7.2 論理ボリューム情報の表示コマンド【UNIX】(acgetvolinfo)」を実行して、OSのデバイス名と論理ボリューム番号の対応を確認してください。

「A.4.5 コピーペアの追加コマンド(acpair add)」で、コピーグループにコピーペアを追加します。

コピーグループ(GRP1)へコピーペアを追加する場合の実行例を、以下に示します。

[実行例]

C:¥>"C:¥Program Files¥AdvancedCopy Manager Copy Control Module¥bin¥acpair.exe" add -g GRP1 -p E4000/0x25:E4000/0x29
Successful completion.

C:¥>"C:¥Program Files¥AdvancedCopy Manager Copy Control Module¥bin¥acpair.exe" add -g GRP1 -p E4000/0x26:E4000/0x30
Successful completion.

C:¥>"C:¥Program Files¥AdvancedCopy Manager Copy Control Module¥bin¥acpair.exe" add -g GRP1 -p E4000/0x27:E4000/0x31
Successful completion.

C:¥>"C:¥Program Files¥AdvancedCopy Manager Copy Control Module¥bin¥acpair.exe" add -g GRP1 -p E4000/0x28:E4000/0x32
Successful completion.

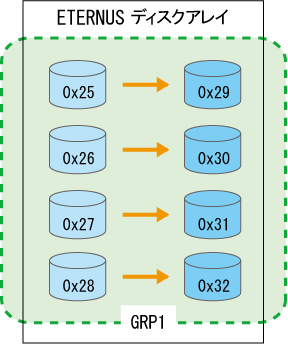

図2.3 コピーペアの追加

追加したコピーペアの論理ボリューム番号を確認します。
「A.4.3 コピーグループの詳細表示コマンド(acgroup detail)」でETERNUS ディスクアレイの情報を表示し、指定した論理ボリューム番号でコピーペアが追加されていることを確認してください。
[実行例]
```
C:¥>"C:¥Program Files¥AdvancedCopy Manager Copy Control Module¥bin¥acgroup.exe" detail -g GRP1

Copy Group Name : GRP1
Copy Group Type : OPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Pair
---------------------
E4000/0x25:E4000/0x29
E4000/0x26:E4000/0x30
E4000/0x27:E4000/0x31
E4000/0x28:E4000/0x32

```
