A.4 保守の画面説明

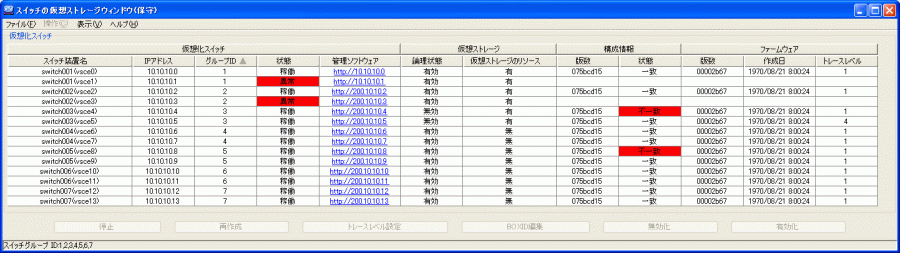

「保守」に表示される画面内容と項目について説明します。

表A.36 「保守」の表示情報

項目		内容
仮想化スイッチ	スイッチ装置名	仮想化スイッチ名 VS900モデル200以外は、スイッチ装置名の表示が、”仮想化スイッチ名（ホスト名）”で表示されます。
	IPアドレス	仮想化スイッチのIPアドレス
	グループID	冗長構成のスイッチID 同じIDのスイッチで冗長構成が組まれていることを示します。
	シリーズ名	仮想化スイッチのシリーズ名(デフォルトは非表示)
	モデル名	仮想化スイッチのモデル名(デフォルトは非表示)
	イニシエータ	イニシエータの詳細情報表示ボタン(デフォルトは非表示)
	状態	VSCエンジンの稼働状態 「稼働」：VSCエンジンが稼働中です。 「停止」：VSCエンジンが停止状態にあります。または、仮想化スイッチとの通信が行えませんでした。 「異常」：VSCエンジンが異常です。
	管理ソフトウェア	仮想化スイッチの管理ソフトウェア表示ボタン
仮想ストレージ	論理状態	仮想化スイッチの論理状態 「有効」:有効状態 「無効」：無効状態
	仮想ストレージのリソース	仮想ストレージのリソース有無 「有」：リソースあり 「無」：リソースなし
構成情報	版数	当該仮想化スイッチが保持している構成情報の版数
	状態	仮想化スイッチと運用管理サーバ間の構成情報の整合性状態 「一致」：整合性が取れています。 「不一致」：不整合な状態になっています。
ファームウェア	版数	VSCエンジンのプログラム版数
	作成日	VSCエンジンプログラムのビルド日
	トレースレベル	仮想化スイッチ内で採取するトレース情報のレベル

ポイント

保守画面に表示される仮想化スイッチの<詳細情報>ボタンは、デフォルトでは非表示です。

保守画面に<詳細情報>ボタンを表示するため、まず「A.1.2 画面の共通操作」の「項目の表示・非表示」に記述してある操作をしてから、イニシエータの項目を表示してください。
