ETERNUS SF Storage Cruiser 13.4 ユーザーズガイド仮想ストレージ管理編

A.2.6 仮想筐体の表示

構成情報ツリーに表示されている任意の仮想筐体名を選択した場合の表示画面について説明します。

表A.14 「概要情報領域(仮想筐体)」の表示情報

項目	内容
構成タイプ	‘VIRTUAL’が表示されます
仮想ターゲット数	仮想筐体に登録されている仮想ターゲットの合計数
仮想ディスク数	仮想筐体に登録されている仮想ディスクの合計数
BoxID	仮想筐体を表す固有の識別子
最大コピーセション数	当該仮想筐体の配下の仮想ディスクに対して、ETERNUS SF AdvancedCopy Managerで実施可能なレプリケーションの最大セション数

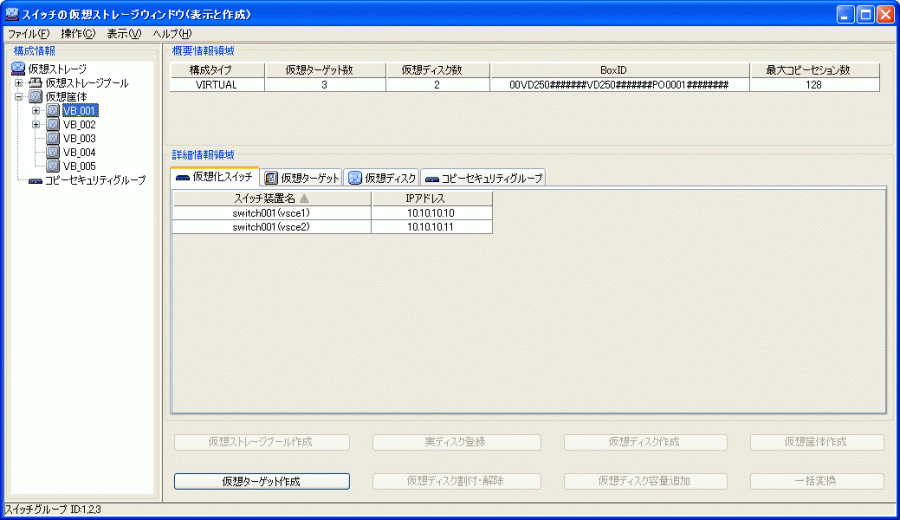

表A.15 「詳細情報領域(仮想化スイッチ)」の表示情報

項目	内容
スイッチ装置名	仮想筐体に登録した仮想化スイッチ名 VS900モデル200以外は、スイッチ装置名の表示が、”仮想化スイッチ名（ホスト名）”で表示されます。
IPアドレス	仮想化スイッチのIPアドレス

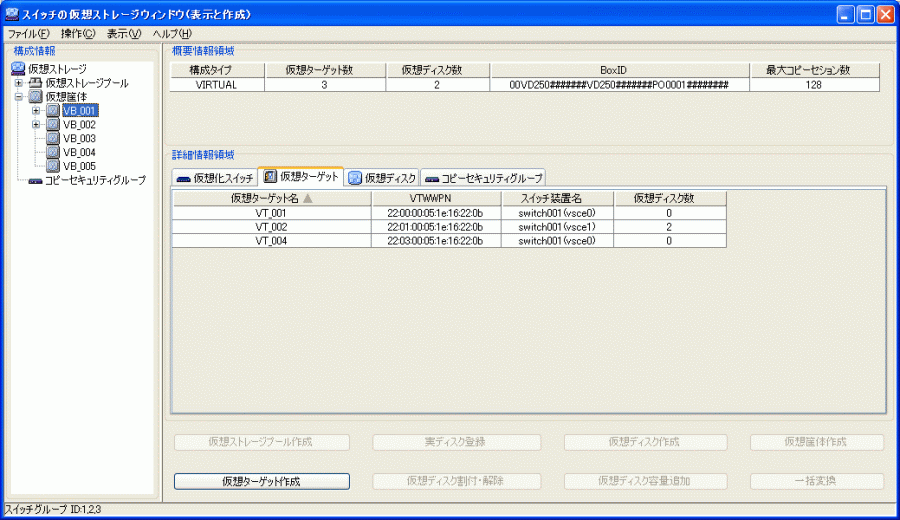

表A.16 「詳細情報領域(仮想ターゲット)」の表示情報

項目	内容
仮想ターゲット名	仮想筐体に登録されている仮想ターゲットの名前
VTWWPN	仮想ターゲットのWWPN
スイッチ装置名	仮想ターゲットに登録した仮想化スイッチ名 VS900モデル200以外は、スイッチ装置名の表示が、”仮想化スイッチ名（ホスト名）”で表示されます。
仮想ディスク数	仮想ターゲットに登録されている仮想ディスクの合計数

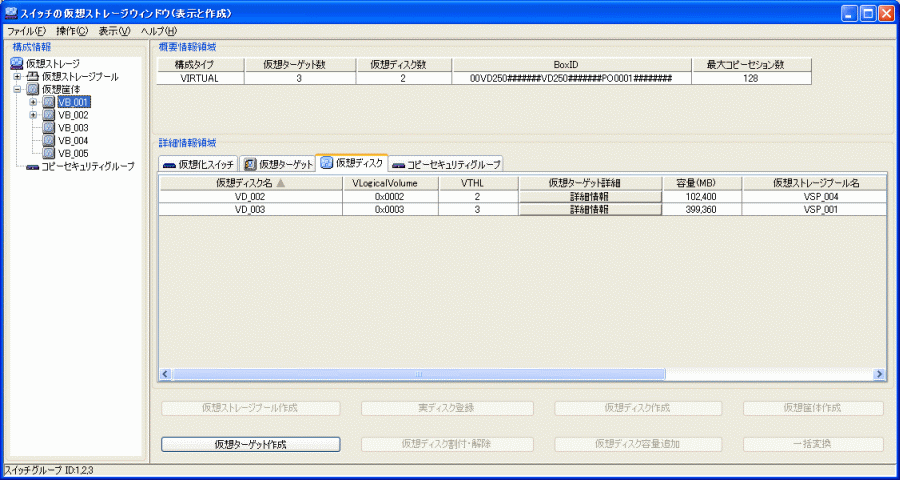

表A.17 「詳細情報領域(仮想ディスク)」の表示情報

項目	内容
仮想ディスク名	仮想筐体に登録されている仮想ディスクの名前
VLogicalVolume	仮想ディスクの識別番号
VTHL	仮想ディスクのホスト識別番号(HostLUN)
仮想ターゲット詳細	仮想ディスクが割り付けられている仮想ターゲットの詳細情報表示ボタン
暗号化属性	仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
ディスク種別	仮想ディスクの種別(ニアライン,オンライン) (デフォルトは非表示)
容量(MB)	仮想ディスクの容量
仮想ストレージプール名	実ディスクが登録されている仮想ストレージプールの名前
実ディスク数	仮想ディスクを構成している実ディスク数
実ディスク詳細	実ディスク情報の詳細情報表示ボタン
バックアップ	バックアップ保持の識別情報 有:バックアップを保持しています。 無:バックアップは保持していません。

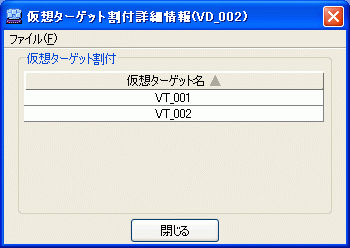

表A.18 「詳細情報表示(仮想ターゲット)」の表示情報

項目	内容
仮想ターゲット	仮想ディスクが割り付けられている仮想ターゲット一覧

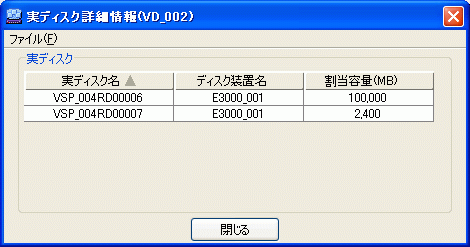

表A.19 「詳細情報ダイアログ(実ディスク)」の表示情報

項目	内容
実ディスク名	仮想ディスクを構成している実ディスク名
ディスク装置名	実ディスクのディスク装置名
暗号化属性	実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
ディスク種別	実ディスクの種別(ニアライン,オンライン) (デフォルトは非表示)
割当容量(MB)	仮想ディスクに割り当てている実スペース量

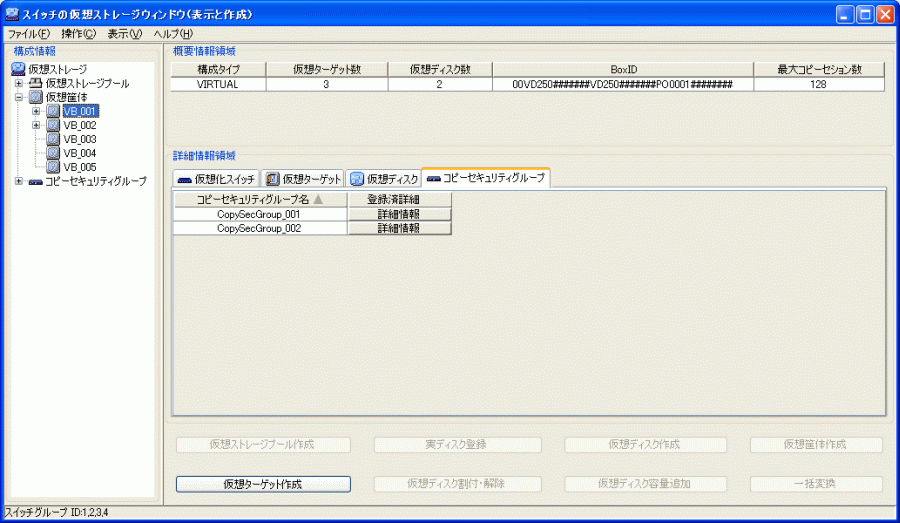

表A.20 「詳細情報領域(コピーセキュリティグループ)」の表示情報

項目	内容
コピーセキュリティグループ名	仮想筐体に登録されているコピーセキュリティグループの名前
登録済詳細	コピーセキュリティグループに登録されている仮想筐体情報の詳細情報表示ボタン

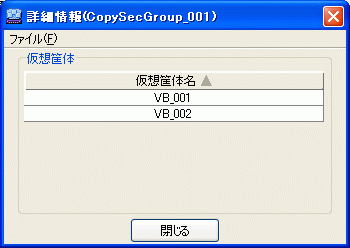

表A.21 「詳細情報表示(仮想筐体)」の表示情報

項目	内容
仮想筐体名	コピーセキュリティグループに登録されている仮想筐体の名前
