A.2.3 仮想ストレージプールの表示

構成情報ツリーに表示されている任意の仮想ストレージプール名を選択した場合の表示画面について説明します。

表A.4 「概要情報領域(仮想ストレージプール)」の表示情報

項目		内容
構成タイプ		‘VIRTUAL’が表示されます
仮想ディスク数		仮想ストレージプールから作成した仮想ディスク数
実ディスク数	登録	仮想ストレージプールに登録されている実ディスクの合計数
	割当済	仮想ディスクに実スペースを割り当てた実ディスクの合計数
	一部割当済	仮想ディスクに一部の実スペースを割り当てた実ディスクの合計数
	割当未	仮想ディスクに実スペースを割り当てていない実ディスクの合計数
容量(MB)	容量	仮想ストレージプールに登録した実ディスクの実スペース総容量
	割当済	仮想ディスクに割り当てている実スペースの総容量
	割当未	仮想ディスクに割り当てていない実スペースの総容量
	VS900管理領域	仮想ストレージプールに登録されている実ディスクのVS900管理領域の総容量

表A.5 「詳細情報領域(仮想化スイッチ)」の表示情報

項目	内容
スイッチ装置名	仮想ストレージプール作成時に登録した仮想化スイッチ名 VS900モデル200以外は、スイッチ装置名の表示が、”仮想化スイッチ名（ホスト名）”で表示されます。
IPアドレス	仮想化スイッチのIPアドレス

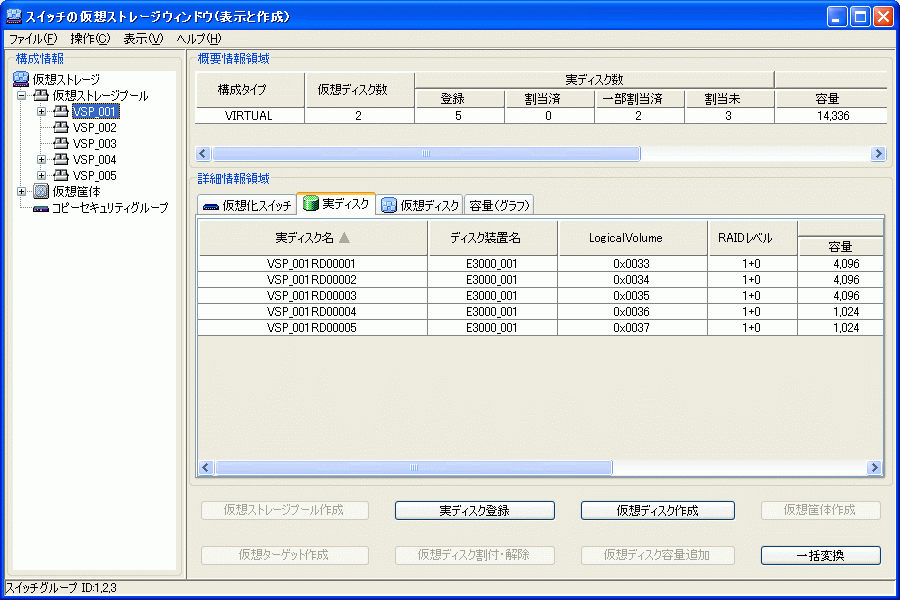

表A.6 「詳細情報領域(実ディスク)」の表示情報

項目		内容
実ディスク名		仮想ストレージプールに登録した実ディスク名
ディスク装置名		実ディスクのストレージ装置名
プロダクトID		ディスク装置のプロダクトID(デフォルトは非表示)
シリアル番号		ディスク装置のシリアル番号(デフォルトは非表示)
AfifinityGroup:LUN		アフィニティグループ番号、論理ユニット番号(デフォルトは非表示)
LogicalVolume		実ディスクのディスク装置内番号
RAIDレベル		実ディスクのRAIDレベル(1+0,1,5,6,0)
暗号化属性		実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
ディスク種別		実ディスクの種別(ニアライン,オンライン) (デフォルトは非表示)
容量(MB)	容量	実ディスクの容量
	割当済	仮想ディスクに割り当てている実スペース量
	割当済詳細	割当済領域の詳細情報表示ボタン
	割当未	仮想ディスクに割り当てていない実スペース量
	VS900管理領域	実ディスクのVS900管理領域の容量
未割当エクステント数		実ディスク内の利用可能エクステントの総数(デフォルトは非表示)

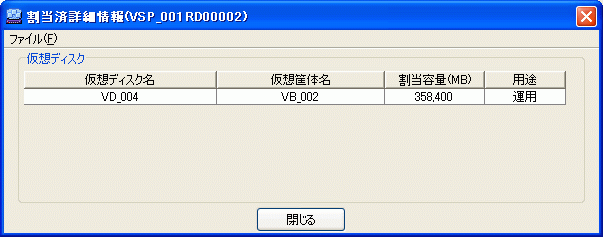

表A.7 「割当済詳細情報ダイアログ」の表示情報

項目	内容
仮想ディスク名	実ディスクを割り当てた仮想ディスク名
暗号化属性	実ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
ディスク種別	実ディスクの種別(ニアライン,オンライン) (デフォルトは非表示)
仮想筐体名	仮想ディスクが登録されている仮想筐体名
割当容量(MB)	仮想ディスクが利用している実スペース容量
用途	実ディスクが仮想ディスクのバックアップディスクの場合、「バックアップ」と表示されます。 それ以外の場合は、「運用」と表示されます。

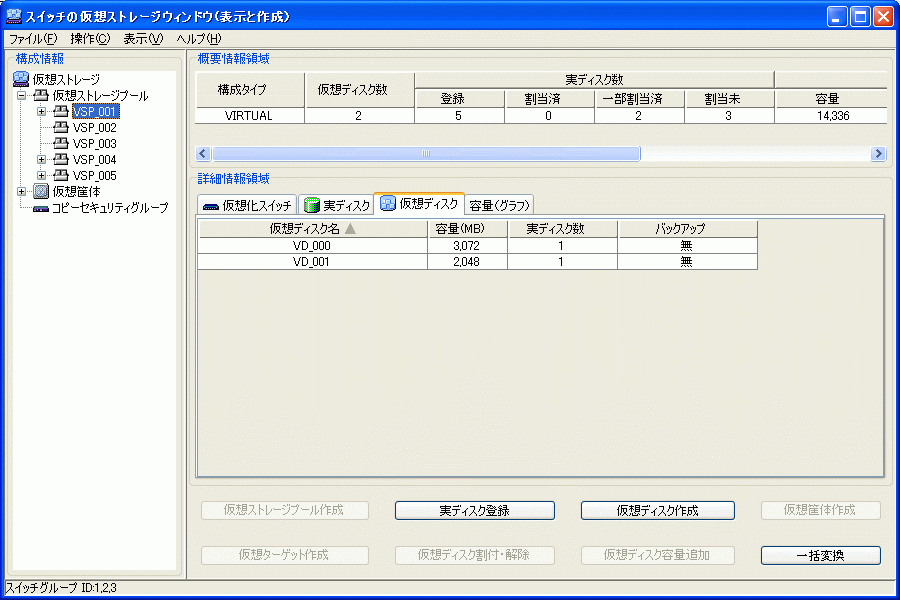

表A.8 「詳細情報領域(仮想ディスク)」の表示情報

項目	内容
仮想ディスク名	仮想ディスク名
暗号化属性	仮想ディスクの暗号化属性(暗号,非暗号) (デフォルトは非表示)
ディスク種別	実ディスクの種別(ニアライン,オンライン) (デフォルトは非表示)
容量(MB)	仮想ディスクの容量
実ディスク数	仮想ディスクを構成している実ディスク数
バックアップ	バックアップディスクの保持表示

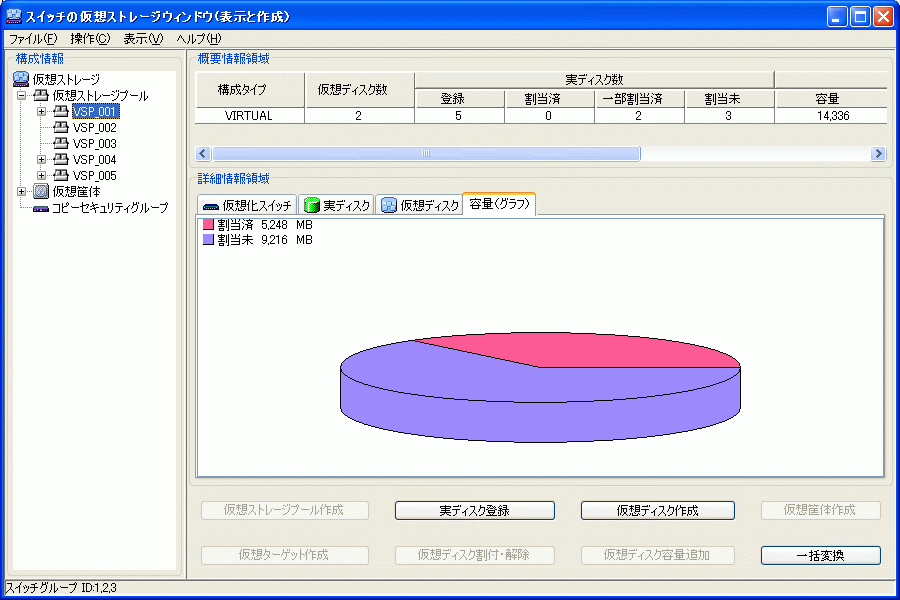

表A.9 「詳細情報領域(容量(グラフ))」の表示情報

項目	内容
容量(グラフ表示)	割当済と割当未とVS900管理領域の容量
